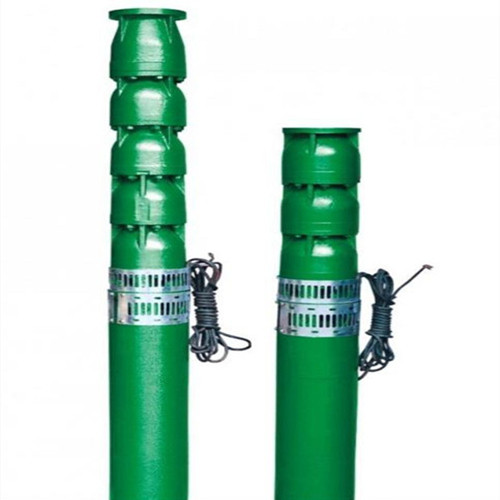

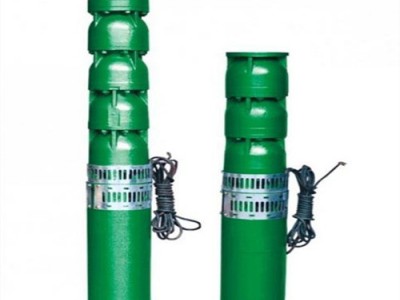

QJ型井用潛水電泵又稱潛水深井泵 該產品的電機與水泵直聯潛入水中工作的提水機具,它適用于從深井提取地下水,也可用于

河流、水庫、水渠等提水工程:主要用于農田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。

QJ型潛水深井泵（型號意義）：

QJ型潛水深井泵 (用途與特點）：

         •  QJ型潛水深井泵是根據國家標準設計的節能產品，廣泛用于農田灌溉、工礦企業的供排水和高原、山區的人、畜用水。

        •  該型泵由QJ潛水泵和YQS型潛水電機組成-體潛入水下進行工作。 具有結構簡單、體積小、重量輕、安裝、維修方便，

運行安全、可靠、高效節能等特點。

QJ型潛水深井泵 (使用條件）：

1.電源要求

   (1)額定頻率為50赫茲，電機端額定電壓應保證為380士5%伏的三相交流電源(若用戶電壓為660伏時需特殊定貨)。

   (2)變壓器負載功率不應超過其容量的75%。

   (3)變壓器距井較遠時，應考慮輸電線線壓降，對功率大于45KW的電機， 要求變壓器到井口距離不超過20米，

    大于20米時，要求輸電線規格比配電纜規格大兩個等級，并考慮線壓降。

2.水質要求

   (1)- -般無腐 蝕性清水。

   (2)水中含砂量不大于0.01% (質量比)。

   (3)酸堿度PH值在6.5- -8.5范圍內。

   (4)水中氯離子含量不大于400毫克升。

   (5)硫化氫含量不大于1. 5毫克升。

   (6)水溫不高于20°C。

3. 井筒要求

正直、光滑、不得有凸起或井管錯位現象，井內徑不小于相應的機座號。

QJ型潛水深井泵（結構特點）：

    1、水泵為離心式或混流式;采用水潤滑軸承:與電機的聯接采用聯軸器剛性聯接。泵葉輪在電機帶動下旋轉產生離心力，使液體能量增加經泵殼的導流作用進行提水。在水泵上端設有逆止閥體，防止電泵停機時，因揚水管中倒流的水損壞工作部件。閥上有泄水孔，可將管路中的水緩緩放掉，防止冬天凍裂管路。(注: 低揚程潛水泵不設逆止閥體)

   2、電機為密閉充水濕式結構。電機定子繞組采用耐水的聚乙烯絕緣，尼龍護套多層結

構的電磁線。導軸承及推力軸承均采用水潤滑材質。電機內部充滿清水，用以冷卻電機和潤滑軸承。電機底部裝有調壓膜，用以調整由電機溫升引起的機體內清水的脹縮壓差。電機的上端軸上裝有防砂機構，用來阻止水中泥砂進入機體內部。

    3、管路部分:用以聯接電泵使其吊裝在機井中，將水輸送到地面上去。主要由短輸水

管、輸水管、彎管、夾板等部件組成。短輸出管是輸水管路與電泵的連接過渡部件。彎管安裝在井口處，以改變水流的傳送方向。夾板是在電泵的安裝過程中吊裝和固定輸出管路。
