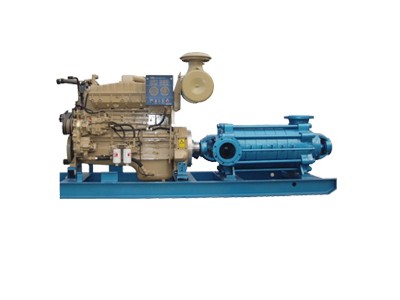

QBZ注水泵機組，是由柴油機直接驅動離心泵輸水。其整套機組主要由柴油發動機，D型多級離心泵，柴油發動機與離心泵的驅動聯接為高彈性聯軸器。適合于石油管道及天然氣管理試壓的前置注水工藝程序。

二、產品特點

    機組由柴油機控制系統實行總控制，柴油機啟動后驅動水泵運轉。柴油機控制系統具有水溫、油溫、油壓過高及超速等顯示報警及保護控制功能。

三、主要優點

QBZ型撬裝式注水泵機組是我公司在吸收國內外先進技術的基礎上，根據廣大客戶在特殊環境作業的情況下自行設計、研究開發的。QBZ型撬裝式注水泵機組克服了在特殊環境下作業出現的很多不能正常施工的問題，根據施工現場的具體情況進行了多項改進和創新，具有操作方便、使用簡單、性能穩定和全智能型的特點。滿足了野外作業的供排水工程施工需要，是管路檢測漏水試驗和試壓的理想設備。QBZ型撬裝式注水泵機組廣泛適用于俄羅斯中俄石油管線、印度東氣西輸、哈薩克斯坦輸水管道、中國西氣東輸、南水北調等工程項目上。QBZ型撬裝式注水泵機組填補了國內無移動式高壓供排水設備的空白。

在長期野外作業的供排水工程中，QBZ型撬裝式注水泵機組具有以下優點：

優點1、

QBZ型撬裝式注水泵機組外殼采用了國際通用的20英尺標準集裝箱結構，堅固可吊裝和撬裝，根據需要橫向或縱向自由移動。集裝箱箱體根據特殊使用環境進行改裝，帶有集裝箱通用固定鎖銷，方便國際國內長途運輸；外部三面十開門結構，滿足了管路的任何方向連接，箱體各面采用雙層金屬結構，內夾層鑲入保溫性材料，保證殼體的堅固性和保暖性，具有良好的保溫與散熱功能，適用于惡劣環境和低溫度下運行，環境溫度：-22℃~+50℃，適應惡劣環境氣候條件：空氣中含有5%以下的沙塵、雨、雪、霧各類天氣。

優點2、

QBZ型撬裝式注水泵機組采用了電動機驅動和發動機直接驅動兩種傳動方式，廣泛適用于野外移動式作業，發動機驅動傳動方式滿足了在沒有電力的情況下正常供排水施工（如有電力可選擇電動機驅動）。

優點3、

注水泵機組采用合裝形式，發動機與泵和連接底座整體組裝，保證了機組同心度，發動機與泵的驅動聯接采用了先進的自動調節高彈性驅動聯接，克服了注銷式聯軸器傳動經常需要維護保養更換柱銷，更換彈型圈，柱銷螺母在長期振動的情況下造成脫落等問題，保證了泵組在大負荷下整機長期良好運行；集裝箱內配備有照明裝置，保證夜間正常工作的照明。

優點4、

發動機控制系統實行總控制，柴油發動機啟動后驅動水泵運轉，發動機控制系統具有水溫、油溫、油壓、超速等過高顯示報警及保護控制，可以隨時監控機組的運行情況，發現各項數據超過實際使用要求顯示報警時，可隨時停機檢修，避免出現有小問題引起的其他故障。

優點5、

泵出口加裝旁通回流接口，在管線暫時不需注水時，可打開旁通回流閥門，關閉出口閘閥，可實現不用停泵，又使泵不在關死點長期運行，延長了設備的使用壽命。

優點6、

機組正在運行時，如過濾器臨時出現故障，需要檢修清理，又不便停機，建議在泵出口設置一個簡易旁通過濾管路，繞過過濾器接注水管線，加裝過濾網，以便能夠在不停機情況下短期運行。開通旁通過濾管時，應開啟旁通管路上的蝶閥后，再關閉過濾器進口閘閥。根據使用情況也可不設置旁通管路。

優點7、

出水口配有止回閥和閘閥，在試機或運行時需要安裝。止回閥和閘閥在停機檢修時阻止所抽送的介質不會造成回流現象，避免回流壓力過大形成的水錘損壞機組，如在停機檢修時需要恒壓供水，可以根據要求配套恒壓供水壓力罐，保證在停機檢修時還可以恒壓供水，保持所需壓力，（恒壓供水裝置需要訂貨時注明）。

優點8、

根據抽送的介質要求可配套全自動反沖洗過濾器（小過濾精度50µm）向管線注水或排水，發動機啟動后驅動水泵運轉，送水至過濾器，過濾器進出口通過差壓開關控制進行自動反沖洗、清污、排污。保證了所抽送的介質達到使用要求。過濾器電源由柴油機直供24V或220V電源控制運行，過濾器裝置可以沿泵軸線安裝，也可與泵軸線成90℃安裝（全自動反沖洗過濾器需要訂貨時注明）。

優點9、

集裝箱內部可根據客戶需要設置一臺真空吸氣設備，用于在注水泵機組開機時，抽吸管路空氣，使進水管路和注水泵機組內充滿液體，不用再另行注水，方便了野外作業，避免了人工灌引水時出現假滿，進水管路和注水泵機組內空氣未排凈，致使泵內產生氣蝕。真空吸氣設備可根據主機配置要求，配套發動機或電動機為驅動方式。

優點10、

    集裝箱內部固定設置了一個油箱，油箱容積為1000升，分別設置注油口，出油接口，回油接口，油位計，放油口，可以根據油位計監控油箱的油位情況。油箱內部做了防腐處理，延長了油箱的使作壽命。另固定設置一個工具箱，便于工具的存放和簡單配件的存放，方便隨時檢修。

四、參數表

技術參數

溫度：-20---+55攝氏度

海拔:0--2000米

氣候：空氣沙塵含量小于等于5%

空氣濕度：小于等于85%
