該系列產品包括了lSO2858規定的全部40型號，通過切割葉輪和變速，可獲得267種性能．能適應各行各業的需要，嚴格按照
ISO2858國際標準制造，意味著合理的性能曲線，同匯牌IS系列單級泵與其它單位生產的IS型單級泵區別是最高工作壓力為1.6MPa，泵體、泵蓋靜壓力試驗為2.4MPa。

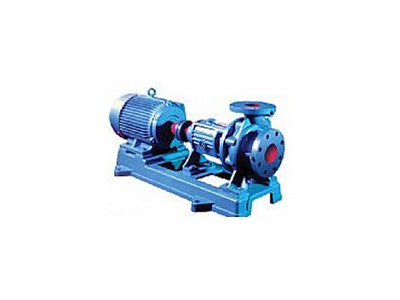

    本系列泵是單級單吸懸臂式離心泵，供汲送清水及物理化學性質類似于水且不含固體顆粒的液體用，IS型泵介質溫度適用于80℃以下：ISR型泵適用于輸送130℃以下熱水；ISY型泵用于輸送汽油，柴油等輕油。

泵型號的意義

如：IS(R)125—80—160A(J)--S
    IS125—80—160Z
IS—符合國際標準的單級離心泵
IS(R)—單級離心式熱水泵
ISY—單級離心式輸油泵
125—吸入口直徑
80—排出口直徑
160—葉輪的名義直徑

O—葉輪原型號
A—葉輪外徑第一次切割
B—葉輪外徑第二次切割
C—葉輪外徑第三次切割
Z一增大葉輪外徑
(J)—設計轉速為2900r/min
  的泵降至為1450r/mi n
S1—內裝型機械密封

1．泵體
2．密封環
3．葉輪
4．軸
5．懸架
6．懸架支架
7．填料室
8．泵蓋

性能表

外形安裝尺寸圖

外形安裝尺寸表
