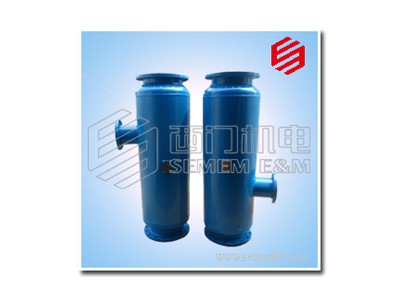

一、JRG生水加熱器 產品簡介

    JRG生水加熱器是一種裝設于管道上直接式加熱設備，具有熱效率高、噪聲低、安裝簡單、不占空間等特點，廣泛應用于生化水預熱處理系統。
    JRG生水加熱器結構如圖所示，核心部件為拉法爾噴管，水流與從斜孔噴入的蒸汽充分混合后流出，殼體內填有金屬填料，消除噪聲。





二、JRG生水加熱器 外型尺寸





型號規格	JRG -250 -60	JRG -250 -105	JRG -250 -165	JRG -250 -300	JRG -300 -500	JRG -400 -800	JRG -500 -1200
額定流量（m3/h）	60	105	165	300	500	800	1200
工作壓力（MPa）	1.0	1.0	1.0	1.0	1.0	1.0	1.0
凈重（kg）	200	200	200	200	240	300	360
運行重量（kg）	260	260	260	260	330	500	660
噪聲（dB）	≤65			≤65	≤65	≤65	≤65
A（mm）	1200			1200	1200	1600	1600
B（mm）	300			300	320	360	400
C（mm）	450			450	550	550	600
水側法蘭	DN250			DN250	DN300	DN400	DN500
汽側法蘭	DN150			DN150	DN200	DN250	DN300
法蘭標準	HG/T 20592-2009



型號尾注：G表示碳鋼材質，C表示不銹鋼材質。

型號尾注舉例：JRG-250-100G 表示材質為碳鋼。





三、JRG生水加熱器 選型參考
    JRG生水加熱器可用于中水預熱處理系統，根據實際水流量選用生水加熱器。
    1、生水加熱器未通入蒸汽時，額定流量下水頭損失為5m H2O，通入蒸汽后水頭損失可按1m H2O考慮；
    2、蒸汽壓力大于水壓0.05MPa以上；
    3、生水加熱器用于生活熱水系統時應設置中間水箱，不能直接進入淋浴器，防止意外事故發生；
    4、生水加熱器適宜安裝在水泵的吸水側。


四、JRG生水加熱器 安裝使用
    1．生水加熱器可水平安裝，必需設置安裝支架，蒸汽入口朝上；
    2．生水加熱器前后裝設閥門、壓力表及溫度計，以便于觀察和調節加熱器工作狀況；
    3．啟動時，應先通水，再通汽；停機時，先關斷汽源，再斷水。
