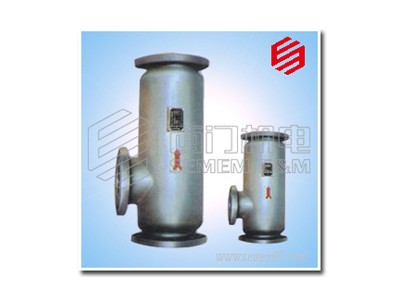

SEMEM_QSH汽水混合加熱器



（《供暖通風設計手冊》特別推薦25年）



一、QSH汽水混合加熱器 概述
    QSH汽水混合加熱器是一種裝設于管道上直接式加熱設備，具有熱效率高、噪聲低、安裝簡單、不占空間等特點，廣泛應用于采暖、空調、化工熱水加熱系統中。
    QSH汽水混合加熱器結構如圖所示，核心部件為拉法爾噴管，從喉口噴入的水流與從斜孔噴入的蒸汽充分混合后流出，生產熱水。蒸汽和水在高速流動中混合，無噪音、無振動。





二、QSH汽水混合加熱器 外型尺寸



型號規格	QSH -4	QSH -6	QSH -8	QSH -10	QSH -12	QSH -16	QSH -20	QSH -24	QSH -32	QSH -40	QSH -48
額定流量（m3/h）	1.2	2.5	4.5	7	10	16	25	35	60	105	165
工作壓力（MPa）	1	1	1	1	1	1	1	1	1	1	1
凈重	8	8	15	15	15	50	50	50	200	200	200
運行重量	8.5	8.5	16	16	16	58	58	58	260	260	260
噪聲（dB）	≤65		≤65			≤65			≤65
A（mm）	240		360			660			1200
B（mm）	105		130			170			300
C（mm）	105		130			220			450
水側法蘭	DN40		DN65			DN125			DN250
汽側法蘭	DN40		DN65			DN125			DN250
法蘭標準	HG/T 20592-2009



型號尾注：G表示碳鋼材質，C表示不銹鋼材質。

型號尾注舉例：QSH-24G 表示材質為碳鋼。







三、QSH汽水混合加熱器 選型參考
    QSH汽水混合加熱器可用于空調采暖、衛生熱水的加熱系統，根據實際水流量的蒸汽耗量選用汽水混合器；
    1、汽水混合器未通入蒸汽時，額定流量下水頭損失為5mH2O，通入蒸汽后水頭損失可按1m H2O考慮；
    2、蒸汽壓力大于水壓0.05MPa以上；
    3、汽水混合加熱器用于生活熱水系統時應設置中間水箱，不能直接進入淋浴器，防止意外事故發生；
    4、汽水混合加熱器適宜安裝在水泵的吸水側。


QSH汽水混合加熱器蒸汽噴入量表



水壓 （MPa）	蒸汽壓力（MPa）
	0.2	0.3	0.4	0.6	0.8	1.0
0.1	660	910	1120	1540	1950	2350
0.2	0	820	1120	1540	1950	2350
0.3	/	0	940	1540	1950	2350
0.4	/	/	0	0	1950	2350
0.5	/	/	/	/	1890	2350





QSH汽水混合加熱器蒸汽噴入量換算系數表



QSH	4	6	8	10	12	16	20	24	32	40	48
系數	0.26	0.26	1	1	1	3.7	3.7	3.7	10.8	10.8	10.8





四、QSH汽水混合加熱器 安裝與使用
    1．汽水混合加熱器可水平安裝，也可以豎直向上安裝，蒸汽入口應向上或水平；
    2．汽水混合加熱器前后裝設閥門、壓力表及溫度計，以便于觀察和調節混合器工作狀況；
    3．汽水混合加熱器啟動時，應先通水，再通汽；停機時，先關斷汽源，再斷水。





五、QSH汽水混合加熱器典型應用
