概述：

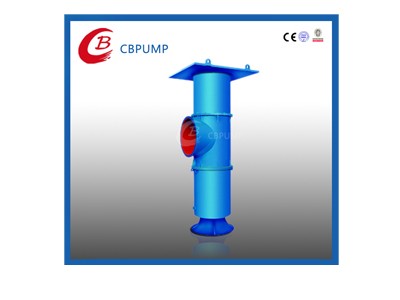

TKX（S）、LKX（S）、LBX（S）型立式斜流泵，是我公司引進美國I-R公司的先進技術而發展起來的新產品，適合作大型火電站和核電站的循環泵，作冶金、城市和農田給排水和工礦工程泵，用來輸送55℃以下的清水、雨水、污水以及海水。
參數范圍：
流量：Q= 0.20~25m3/s
揚程：H = 3~60m
型號說明：
80LKXC－20A
80－泵的吐出口徑（寸，即2000/25=80）
L－表示立式斜流泵，T表示葉片可調
K－表示泵轉子可抽出，B表示轉子不可抽
X－表示泵吐出口在基礎層之下，S表示吐出口在基礎層之上
C－泵的設計順序
20－泵設計點揚程
A－表示葉輪經過切割
結構型式：
泵軸均為立式安裝，吸入口垂直向下，吐出口水平外伸，轉子部件有可抽出式和不可抽出式兩種形式。T型泵的葉輪片葉片角度可在機組運行中進行改變。安裝方式有泵、電動機分別安裝在兩個基礎層和泵、電動機直聯安裝在一個基礎層兩種形式。密封用填料密封。泵的吸入水池有濕坑式和干坑式兩種。泵的軸向推力一般由電動機承受，小型泵也可由泵自身承受。葉輪通常為一級，根據需要也可設計成多級。泵的軸承采用橡膠軸承和賽龍軸承兩種，當采用橡膠軸承時，泵軸設有保護套管，內心清潔壓力水進行潤滑。
主要零件材質：
泵軸為優質碳素鋼。
葉輪為鑄鐵或鑄鋼或不銹鋼。
其余為鑄鐵，或鋼板焊接。
成套范圍：
成套供應泵，電動機和底座或安裝墊板。訂貨時請注明主要零件材質，若對泵、電機有特殊要求，可與本廠協商有關技術要求。
