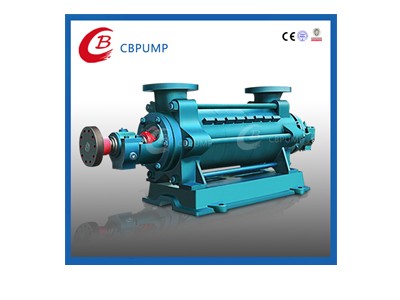

D型泵為單級、多吸、節段式離心清水泵。適應于礦山、工廠及城市給排水，用來輸送不含固體顆粒的清水或物理、化學性質類似于清水的液體，被輸送的介質溫度為0℃～80℃，允許進口壓力0.6MPa。
    DG型泵系單吸、多級、節段式離心清水泵，適用于中、低壓鍋爐給水、工廠、城市高揚程輸水。供輸送清水或物理、化學性質類似于清水的液體，輸送介質溫度為-20℃～105℃,泵進口壓力不得超過0.6MPa(6kgf/cm2)。
    DF型泵為單吸、多級、節段式耐腐蝕離心泵，適用于輸送不含固體顆粒的腐蝕性液體。輸送介質的溫度為-20℃～105℃。允許進口壓力為0.6MPa。
    DY型多級離心輸油泵適用于石油化工廠，用來輸送不含固體顆粒、粘度小于120厘沲的無腐蝕油類和石油產品，被輸送介質溫度不得高于105℃。允許進口壓力0.6MPa。
    DM型用于輸送顆粒含量≤1.5%，粒度≤0.5mm，溫度為－20℃～80℃的中性礦井水及其他類似的污水。

參數范圍：
流量Q=10~1000m3/s
揚程H=33~1000m

型號說明：
   D(DG、DF、DY、DM)155-30X3
   D－單級多吸節段式離心清水泵
   DG－單級多吸節段式鍋爐給水泵
   DF－單級多吸節段式耐腐蝕泵
   DY－單級多吸節段式離心油泵
   DM－單級多吸節段式礦用耐磨離心泵
155－表示泵的流量（m3/h）
30－表示泵的單級揚程
3－表示級數。
150D30×5
150－表示泵的吸入口直徑
D－單級多吸節段式離心清水泵
30－表示泵的單級揚程
5－表示級數

結構型式：
    泵殼體部分主要由軸承體、前段、中段、后段、導葉等用拉桿螺栓聯接成整體，一般為水平吸入、垂直吐出，也可以做成垂直吸入、水平吐出。
轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零件用平鍵和軸套螺母緊固使之與軸成為一體。整個轉子由兩端軸承支承在泵殼體上，轉子部分中葉輪是根據泵的級數而定。轉子由電機驅動，從電機端看，泵為順時針方向旋轉。
   本型泵軸承部分采用滾動軸承，部分采用滑動軸承。按型號不同而定，均不承受軸向力，泵在運行中應允許轉子部分在泵殼體中軸向游動，不能采用向心球軸承。滾動軸承用鈣基或鋰基黃油潤滑，滑動軸承采用32號軸承油（汽輪機油）或性能類似的其它油品潤滑。
本型泵采用填料密封或機械密封，在使用時，填料環及機械密封的位置安放要正確，填料及機械密封的松緊程度必須適當，填料密封時以流體能一滴一滴滲出為宜。

旋轉方向：
從電機端向泵看為順時針方向旋轉。

主要零件材質：


	D	DG	DF	DY	DM
吸入段	HT200	HT200	ZG1Cr18Ni9Ti	HT200	QT500
中  段	HT200	HT200	ZG1Cr18Ni9Ti	HT200	QT500
吐出段	HT200	HT200	ZG1Cr18Ni9Ti	HT200	QT500
葉  輪	HT200或Cu	HT200或Cu	ZG1Cr18Ni9Ti	HT200或Cu	QT500
導  葉	HT200	HT200	ZG1Cr18Ni9Ti	HT200	QT500
軸	45	45或40Cr	1Cr18Ni9Ti	45或40Cr	45
填料軸套	HT200	HT200	1Cr18Ni9Ti	HT200	45
機械密封軸套	25 HT250	25 HT250	1Cr18Ni9Ti	25 HT250	45
泵體密封環	HT250	HT250	ZG2Cr13	HT250	QT500
葉輪密封環	HT250	HT250	ZG2Cr13	HT250	QT500
平衡板	ZQAl9-4	ZQAl9-4	ZG1Cr18Ni9Ti	ZQAl9-4	ZQAl9-4
平衡盤	45或HT250	45 HT250	ZG1Cr18Ni9Ti	45 HT250	45

           具體材質要求，請與廠家聯系確定。

成套范圍：
     泵與電機、底座配套供應，可配共用底座或本身底座，廠方還提供附件（包括吐出錐管、閘閥、底閥、止回閥）和備件（包括葉輪、密封環、導葉套、平衡盤、軸套）。
