概述

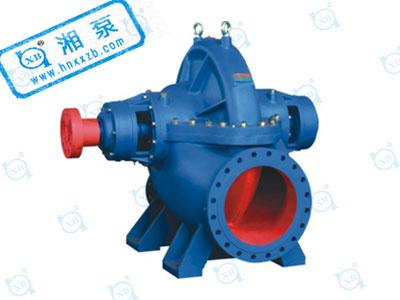

GSX型高效臥式單級雙吸水平中開離心泵是我公司引進國外先進技術基礎上，聯合國內多年從事水泵研究的專家教授，開發研制的第五代雙吸中開泵新產品，該系列型譜產品性能范圍更廣、更寬，結構合理又可靠，使用維護更多考慮人性化因素，使用戶操作維護快捷簡便。

結構型式

泵為臥式安裝，泵殼于軸心線水平分開，上部為泵蓋，下部為泵體，吸入口和吐出口均在泵軸線下方的泵體上，其中心線與軸線垂直，檢修時不需拆卸進水和出水管路，即可揭開泵蓋，取出轉子部件。軸封為用軟填料密封或機械密封。

GSX系列中開泵可臥式或立式安裝，臥式泵的驅動端可依據用戶的需要設在泵的左側或右側，法蘭孔可按GB標準、ISO標準、DIN標準、BS：標準或ASI標準設置。

臥式泵兩端采用油脂潤滑球軸承，也可選用稀油潤滑結構。立式泵上端為油脂潤滑球軸承，下端為介質潤滑的碳化硅耐磨滑動軸承。

根據用戶要求，泵可順時針方向或逆時針方向旋轉。

用途

GSX系列泵使用于自來水廠、灌溉、排水泵站、電站、工業供水系統、消防系統、船舶系統、亦適合煉油工業中一般用途。

型號說明

例：GSX300-390（Ⅰ）A

GSX——高效單級雙吸離心泵

300——泵出口直徑為300mm

390——基本型葉輪名義直徑390mm

I——表示改型設計

A——葉輪第一次切割；B——葉輪第二次切割；C——葉輪第三次切割；
