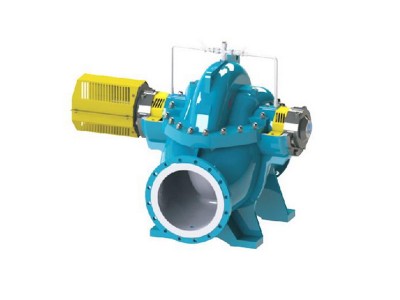

JNS型泵是新代高效節能單級雙吸水平中開式離心泵。它是我公司引進國外先進技術基礎上，結合本公司多年研發經驗開發研制的新代高效節能雙吸中開泵。該系列性能范圍更廣、更寬水力模型更優秀,結構合理又可靠，使用維護更多地考慮人性化因素，用戶操作維護快捷簡便。

　　JNS系列產品可供輸送清水或物理化學性質類似于清水的其它介質。介質溫度為0C~ 80C.介質固體顆粒含量不大于80mg/L進口壓力控制在0.3MPa以下。適用于工廠、電廠、石化、礦山、城市給排水工業循環水消防系統及各種水利工程等。



流量Q= 77- 45600m/h (設計點)

揚程H= 8~ 221m (設計點)



JNS350- 180GA/4-H

JINS長佳泵業高效節能中開泵350吸入口徑為350mm

180設計點揚程180m

G表示改型葉輪(標準葉輪不標注)

A-表示葉輪外徑第次變化,A B. ....依次類推4表示泵的匹配電機為四極電機。

H-表示從原動機方向看泵為逆時針方向旋轉.順時針旋轉不表示，



　　水泵設計運用了先進的三元流體分析技術,研發的高效率水力模型，使其效率高出以往同類產品，最高效率達94% .比傳統中開泵效率高出3% 8%。在較寬的流量范圍內具有較高的運行效率，可選配校小功率的電機，降低運行成本。水泵的汽蝕性能優異.能在更低的水位上穩定運行，提高了水泵的抽送能力。

　　JNS系列泵結構緊湊，拆裝方便。先進的雙吸結構設計，能確保大流量，高吸程;與傳統雙吸泵相比,該系列泵和關聯設備的安裝占地面積小。殼體中開式設計，易于拆裝,方便檢修。無需移動泵體和進出管路就可更換零件。

　　雙吸葉輪采用相鄰葉片交錯，V型出口設計。使雙吸泵葉輪兩次進水后，水力脈動降至最低，流態好。圓形雙蝸殼壓水室結構，能平衡徑向力，強度高,軸承和密封受力小，壽命長。吸水室帶分流筋設計,進口無旋渦，汽蝕性能好。所以泵運行時噪聲低、振動小，能確保舒適的工作環境。

　　采用具有專利的冷卻水接管部件及軸封水管部件，保證泵房干凈，無泄漏，符合環保節能要求。



泵體材質HT250或Q40018

泵蓋材質: HT250或Q400-18

葉輪材質: HT750或ZGC18N1

主軸材質:45鋼或40Cr

密封環材質: HT250或ZGCr18Ni9

軸套材質: 45鋼或ZG1Cr17Mn6Ni5N[材料可根據客戶要求選配]



　　從原動機方向看，泵的旋轉方向是順時針還是逆時針方向根據用戶需求確定。
