產品簡介：

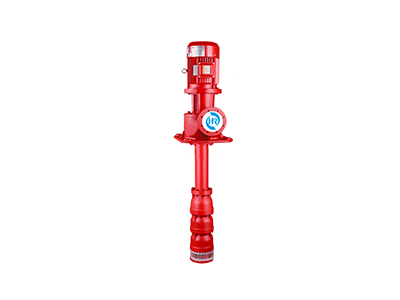

山東海瑞眾聯流體科技有限公司生產的XBD/G-HRZL型軸流深井消防泵（長軸深井消防泵、立式軸流深井消防泵、電動立式長軸渦輪消防泵、柴油機深井長軸消防泵）是在原HRZL/x立式長軸泵的安全可靠性和性能為前提，進行優化設計的立式長軸消防泵，特別適用于工礦企業的車間廠房消防給水，該泵的性能、技術條件等均符合國家新頒布的GB6245-2006《消防泵》標準的要求。產品經國家消防裝備質量監督檢測中心測試，并通過山東省新產品鑒定，獲山東省消防產品認可證書。獲得CNCA-C18-03:2014《強制性產品認證實施規則滅火設備產品》，CCCF-MHSB-08《強制性產品認證實施細則滅火設備產品消防給水設備產品（一）》檢驗合格等消防檢驗報告。
型號說明
XBD新系列立式長軸消防泵具有獨特的優點:
1、引進美國公司先進的水利模型和機構設計，采用亞什蘭工藝知芯、葉片流道部位環氧涂復等多重新工藝，零部件選材使用進口人本軸承減少軸承損耗，可承受120度高溫；及德國伊格爾•博格曼機械密封，經久耐用防酸堿，效率高，使用壽命長。
2、采用甩砂環裝置，迷宮式結構使砂粒無法進入軸承
3、采用非焊接一體鑄造的不銹鋼流道式葉輪、防纏繞設計無堵塞；精車精磨不銹鋼泵軸，軸的徑向跳動控制在美國標準0.13mm以內，泵運行平穩，噪音低。
4、選用QT450球墨鑄鐵及HT250等各種牌號的不銹鋼耐腐蝕材料，以滿足用戶的各種特殊使用工況和技術要求。
5、產品效率高，水泵泵頭完全浸入在液下，不存在自吸時間，水泵啟動時，同步加壓供水；
6、泵葉輪浸入水中，無需底閥、無需灌引水和軸真空可直接起動，非常方便可靠；3、直接安裝在水池之上，僅兩條支梁及槽鋼梁支撐固定即可，無需吸水管路；
7、泵最大潛水及吸水高度可達十米左右，立式結構，占地面積小，基建投資少。
8、液下長度可依據水池深度定制，從而保證能抽到最低水位。
工作原理及結構說明
泵的工作原理：電機通過軸帶動在液下工作的葉輪旋轉，流體通過葉輪獲得能量后經空間導葉轉換方向，沿著內外管之間的流道，豎直上升，經出水彎管換成水平方向流出。
本泵是以中心旋轉體和泵體兩部分組成。其中旋轉體部分是由葉輪、軸、套筒式剛性聯軸器(聯軸節和聯軸套)、軸承、彈性柱銷聯軸器等組成。泵體部分的由濾網、空間導葉、外管、內管、橡膠軸承架、底座、出水彎管、軸承體、電機座等構成。
泵整個部分都與出水彎管連接在一起，通過底板固定，旋轉體部件以上部的雙滾動軸承、中間導軸承部件都與出水彎管連接在一起，通過底板固定。旋轉體部件以上的雙滾動軸承、中間導軸承部件和空間導葉內的下導軸承部件支撐。同時通過填料函側面的潤滑水接管注入清潔的潤滑水(介質為清水時可取消內管)，源源不斷的沿著內管和軸之間的流道區潤滑、冷卻導軸承(PFC)..這是立式長軸泵在輸送含有固體顆粒介質等惡劣工況時能進行正常工作的關鍵所在。
泵的部分性能參數表
該泵在設計時考慮到長軸泵的結構特點、用戶的使用條件及對可靠性的要求和市場需求情況，規劃泵的口徑100mm~300mm；同時由于泵自身的結構特點限制，為確保產品的運行可靠性，對各口徑的最大液下長度進行限制，如下表所示:
注：最大液下長度L1指安裝基礎面至濾網底面的長度，超出范圍可定制。
成套供應范圍
1、泵
2、電機
3、聯軸器、聯軸器套
4、底座、地腳螺栓
5、潤滑冷卻水接管，油位計
6、備件(根據客戶需要)
訂貨須知
1.為了按照使用條件正確選用泵的規格、零部件材料，訂貨時用戶應向我方提供所需的流量及揚程，液下深度、介質情況等相關信息。
2、對原動機有特殊要求時，用戶應說明現場條件。
3、若用戶對軸封及泄露物有其它要求，訂貨時應說明。
4、長軸消防泵若需要潤滑冷卻水，潤滑冷卻水及其供水系統由用戶自備，業務員須與用戶就潤滑冷卻水的供應的壓力，流量進行必要溝通，以免造成不必要的誤會。
5、長軸泵的裝卸，安裝應采用專用吊裝設備以避免由于吊裝不合理造成泵的損壞。
本款長軸消防泵已通過國家CCCF認證
