產品簡介

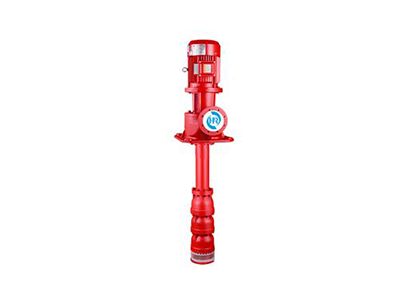

　　生產的XBD/G-HRZL型軸流深井消防泵（長軸深井消防泵、立式軸流深井消防泵、電動立式長軸渦輪消防泵、柴油機深井長軸消防泵）是在原HRZL/x立式長軸泵的安全可靠性和性能為前提，進行優化設計的立式長軸消防泵，特別適用于工礦企業的車間廠房消防給水，該泵的性能、技術條件等均符合國家新頒布的GB6245-2006《消防泵》標準的要求。產品經國家消防裝備質量監督檢測中心測試，并通過山東省新產品鑒定，獲山東省消防產品認可證書。獲得CNCA-C18-03:2014《強制性產品認證實施規則滅火設備產品》，CCCF-MHSB-08《強制性產品認證實施細則滅火設備產品消防給水設備產品（一）》檢驗合格等消防檢驗報告。

　　型號說明

XBD新系列立式長軸消防泵具有獨特的優點:

1、引進美國公司先進的水利模型和機構設計，采用亞什蘭工藝知芯、葉片流道部位環氧涂復等多重新工藝，零部件選材使用進口人本軸承減少軸承損耗，可承受120度高溫；及德國伊格爾•博格曼機械密封，經久耐用防酸堿，效率高，使用壽命長。

2、采用甩砂環裝置，迷宮式結構使砂粒無法進入軸承

3、采用非焊接一體鑄造的不銹鋼流道式葉輪、防纏繞設計無堵塞；精車精磨不銹鋼泵軸，軸的徑向跳動控制在美國標準0.13mm以內，泵運行平穩，噪音低。

4、選用QT450球墨鑄鐵及HT250等各種牌號的不銹鋼耐腐蝕材料，以滿足用戶的各種特殊使用工況和技術要求。

5、產品效率高，水泵泵頭完全浸入在液下，不存在自吸時間，水泵啟動時，同步加壓供水；

6、泵葉輪浸入水中，無需底閥、無需灌引水和軸真空可直接起動，非常方便可靠；3、直接安裝在水池之上，僅兩條支梁及槽鋼梁***固定即可，無需吸水管路；

7、泵***潛水及吸水高度可達十米左右，立式結構，占地面積小，基建***少。

8、液下長度可依據水池深度定制，從而保證能抽到***水位。

　　工作原理及結構說明

　　泵的工作原理：電機通過軸帶動在液下工作的葉輪旋轉，流體通過葉輪獲得能量后經空間導葉轉換方向，沿著內外管之間的流道，豎直上升，經出水彎管換成水平方向流出。

　　本泵是以中心旋轉體和泵體兩部分組成。其中旋轉體部分是由葉輪、軸、套筒式剛性聯軸器(聯軸節和聯軸套)、軸承、彈性柱銷聯軸器等組成。泵體部分的由濾網、空間導葉、外管、內管、橡膠軸承架、底座、出水彎管、軸承體、電機座等構成。

　　泵整個部分都與出水彎管連接在一起，通過底板固定，旋轉體部件以上部的雙滾動軸承、中間導軸承部件都與出水彎管連接在一起，通過底板固定。旋轉體部件以上的雙滾動軸承、中間導軸承部件和空間導葉內的下導軸承部件***。同時通過填料函側面的潤滑水接管注入清潔的潤滑水(介質為清水時可取消內管)，源源不斷的沿著內管和軸之間的流道區潤滑、冷卻導軸承(PFC)..這是立式長軸泵在輸送含有固體顆粒介質等***工況時能進行正常工作的關鍵所在。

　　主要零件材質

泵的結構圖

　　泵的部分性能參數表

　　該泵在設計時考慮到長軸泵的結構特點、用戶的使用條件及對可靠性的要求和市場需求情況，規劃泵的口徑100mm~300mm；同時由于泵自身的結構特點***，為確保產品的運行可靠性，對各口徑的***液下長度進行***，如下表所示:

　　注：***液下長度L1指安裝基礎面***濾網底面的長度，超出范圍可定制。

　　水泵備件一覽表

　　成套供應范圍

1、泵

2、電機

3、聯軸器、聯軸器套

4、底座、地腳螺栓

5、潤滑冷卻水接管，油位計

6、備件(根據客戶需要)

　　訂貨須知

1.為了按照使用條件正確選用泵的規格、零部件材料，訂貨時用戶應向我方***所需的流量及揚程，液下深度、介質情況等相關信息。

2、對原動機有特殊要求時，用戶應說明現場條件。

3、若用戶對軸封及泄露物有其它要求，訂貨時應說明。

4、長軸消防泵若需要潤滑冷卻水，潤滑冷卻水及其供水系統由用戶自備，業務員須與用戶就潤滑冷卻水的供應的壓力，流量進行必要溝通，以免造成不必要的誤會。

5、長軸泵的裝卸，安裝應采用專用吊裝設備以避免由于吊裝不合理造成泵的損壞。
