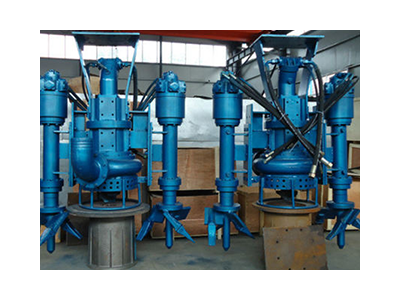

QSY系列液壓驅動潛水泥砂泵是我公司又一新研發的產品，它主要是作為挖掘機的附屬裝置，在泥漿、水較多不利于挖掘的情況下，替換抓斗利用挖機自身的液壓系統進行驅動水泵抽取泥沙、污泥、砂漿等顆粒狀的流體。此外，也可以單獨配備液壓站工作。

其過流部件采用高強耐磨合金材料制造，具有較好的耐磨性，過流通道大，適用于輸送含有較大固體顆粒的泥沙、礦漿、煤漿、砂石等介質。另外，在泵的底部增加一套攪拌葉輪，能將沉積的淤渣噴擊成湍流，水泵在沒有輔助裝置的情況下實現高濃度輸送。

工作原理

QSY型液壓驅動泥砂泵是由液壓系統提供動力，馬達為執行元件，將液壓能轉化為機械能的新型潛水式砂泵。工作時通過水泵攪拌葉輪的旋轉，將能量傳遞給漿體介質，使之產生一定的流速，帶動固體雜質流動，實現漿體的輸送。

液壓馬達選用CMZ系列國產高速齒輪馬達，該馬達采用軸向補償和徑向跟蹤補償，縮小了高壓區，減小徑向力，能提高使用壽命，具有結構先進、合理、性能好、效率高和工作穩定等特點。根據系統情況，可選用32ml、40ml、50ml等排量，額定壓力在25MPa的馬達。

主要特性

1、泵底部帶有攪拌葉輪，可防止大塊的固體物質將泵堵塞，使固體與液體充分混合，從而更便于處理。

2、此泵可處理最大粒徑為50mm的固體物質，固液抽取濃度可達70%以上；

注意：由于工況的不同，泵的產量也可能隨處理的介質，現場操作，輸送距離等因素的影響而變化。

3、本裝置主要安裝在挖掘機上，動力由挖掘機的液壓站提供，可以實現自由轉場，且動力源為柴油機，在偏遠地區施工時可以解決電力不便問題。

4、易損件：均采用硬鉻合金。

產品優勢：

與電動潛水排砂泵相比較有以下優勢：

1、液壓傳動運動慣性小、反應速度快，可實現大范圍的無級調速；

2、可自動實現過載保護，不存在燒電機現象；

3、抽取砂漿、泥砂、礦渣等固體濃度高，可達70%以上；

4、連接在挖掘機等帶有液壓系統的機器上，可實現自由轉場，尤其在偏遠地區施工時，電力不足的情況下，優勢更為明顯；

5、可作為挖掘機的一個附件，在不利挖的時候進行抽取并遠距離輸送，提高挖掘機的自身價值；

主要用途：

1、港口、河道、湖泊等清淤、疏浚，清除泥砂等；

2、提取泥砂、碎石等，圍海造港工程；

3、鐵礦、尾礦庫、選礦廠等礦山排渣，排漿和所有含有固體物質的溶液；

4、在冶金、鋼鐵以及其他行業中用于吸取高濃度的尾渣、廢渣以及高溫鐵渣、鐵屑等；

5、抽沙、淘金等。

泵的選型：

1、根據實際情況，確定所需要的揚程、流量、輸送距離等；

2、查閱挖機參數，弄清挖掘機液壓系統排量、壓力等參數；

3、由此選擇液壓馬達型號；

4、計算出挖掘機液壓系統的實際輸出功率，選擇配備合適的泵。

液壓傳動的優點

與機械傳動、電氣傳動相比，液壓傳動具有以下優點：

1、易于實現無極調速。

2、傳遞動平衡。

3、承載能力大。

4、元件使用壽命長。

5、易于實現自動化。

6、易于實現過載保護。

7、易于實現標準化、系列化和通用化。

8、體積小、重量輕、結構緊湊。
