產品簡介：

        深井潛水泵是潛水電機與潛水泵頭直聯一體潛入水中工作的提水機具，具有結構簡單，機組效率高，噪音小，運行安全可靠，安裝維修方便的優點。它適用于從深水井，熱水井及海洋提取，也可用于河流、水庫、水渠等提取。主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。

        用途與特點：

        具有結構簡單，機組效率高，噪音小，運行安全可靠，對安放環境適應性強，安裝維修方便的優點。它適用于從深水井，熱水井及海洋提取，也可用于河流、水庫、水渠等提取:主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。

        應用范圍：

        通過壓力和水位傳感實行自動控制供水、噴灌、噴泉、戶內供水、高樓增壓供水、管道旁路增壓、礦山或工程疏干、農田渠灌、壓力沖洗供水、立交橋排水等。

        深井潛水泵型號:

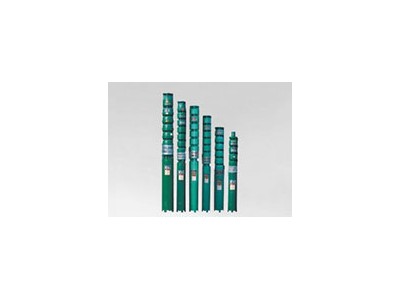

        150QJ,200QJ,250QJ,300QJ,350QJ,400QJ.

        潛水電泵的成套范圍：

           潛水泵、潛水電機、電纜、揚水管、彎管、密封墊、螺栓、螺母、電纜接頭材料、夾板、止回閥。（按我廠認定配帶）

        以上可按用戶需要成套供貨，也可部分供貨。訂貨時，請在合同中注明。(我廠也可根據用戶要求，提供壓力表、閘閥、啟動器、保護器和水位壓力控制器等）

        QJ系列井用潛水泵特點:

        1、電機、水泵一體，潛入水中運行，安全可靠。

        2、對井管無特殊要求，對輸水管只要能承受相應壓力即可。

        3、安裝使用維護方便簡單，占地面積小，不需建造泵房。

        4、結構簡單，節省原材料。

        產品執行標準

        井用潛水泵執行標準:GB/T2816-2002

        井用潛水異步電動機:GB/T2818-2002

        潛水電泵試驗方法：GB/T12785-2002

        環境條件

        1、電源頻率為50Hz，額定電壓為380v或660v(允差±5%)的三相交流電源。

        2、固體物含量(按質量計)不大于0.01%。

        3、被抽送液體的酸堿度PH值為6.5-8.5。

        4、輸送介質溫度不超過20℃。

        5、氯離子含量不大于400mg/L。

        6、水泵進水口必須在動水位1m以下，但潛水深度不超過靜水位70m，電泵下端距井底水深最少1m。

        7、水泵應在額定流量的0.7-1.2位范圍內運行。

        8、要求井正直，井壁光滑，井管不得錯開。

        結構特點

        1、QJ系列井用潛水電泵，由潛水三相異步電動機和水泵兩大部分組成。電動機與其上部的泵體直聯，電機軸上端設有可靠的軸封裝置，能有效地防止電動機內的冷卻液與所抽送的介質之間的交換，保證水泵長期安全可靠地運行。

        2、潛水泵為單吸多級立式離心泵;潛水電機為充水濕式、立式井用潛水異步電動機。電機與水泵通過筒式聯軸器直聯。

        3、電動機繞組為尼龍護套聚乙烯耐水電磁線。電機腔內注滿潔凈的清水即可.

        4、電機導軸承采用水潤滑軸承。電機下部沒有能承受水泵上下軸向力的止推軸承，高揚程水泵的止推軸承采用含鎳銅扇形塊，和它對磨的是進口的菲勒伯斯滑板，承受水泵的上下軸向力。

        5、高揚程潛水泵在泵與電機中間增設軸向力承載器，揚程可提高到900m。

        故障排除

        1:電源無電或開關未合上;

        2:電源未接通;

        3:控制箱因運輸震動引起線路松脫接觸不良;

        4:交流接觸器線圈已燒壞。

        5:等待來電或合上電源開關;

        6:用電表或電筆檢查控制箱，若無電，接通電源;

        7:檢查控制箱各接線點，用螺絲刀緊固;

        8:用電表"Ω"檔檢查接觸器線圈，修復或更換。

        9:電源其中一相開路;

        10:CJ主觸點一相燒毀。

        注意事項

        1、下每節輸水管時均需用鍍鋅鋼絲（或其它防腐線繩）將電纜綁在管子上，機組必須豎直安裝。

        2、輸水管路法蘭盤間均需放好相應的密封墊，連接螺栓對稱擰緊以防漏水。

        3、在無水位控制設施時，泵的設計流量應小于井的出水量。

        4、井水的動水位至少應高于泵出水殼法蘭0.5m。

        5、安裝后電機底部距井底不得小于3m。注：250QJ230、300QJ230、300QJ330、400QJ330潛水電泵潛入深度不小于5m。

        6、每天檢查電流電壓以及出口壓力，每2周檢測動水位，并做好記錄。

        7、每隔四周要檢查電機的絕緣電阻并做好記錄。

        8、使用中盡量減少啟動次數。

        9、深井潛水泵如果下井后不連續使用，則應每周開機一次，并運行5-10分鐘，防止電泵因銹蝕而不能啟動。

        工作原理

        開泵前，吸入管和泵內必須充滿液體。開泵后，葉輪高速旋轉，其中的液體隨著葉片一起旋轉，在離心力的作用下，飛離葉輪向外射出，射出的液體在泵殼擴散室內速度逐漸變慢，壓力逐漸增加，然后從泵出口排出管流出。此時，在葉片中心處由于液體被甩向周圍而形成既沒有空氣又沒有液體的真空低壓區，液池中的液體在池面大氣壓的作用下，經吸入管流入泵內，液體就是這樣連續不斷地從液池中被抽吸上來又連續不斷地從排出管流出。

        1.電泵在使用前，應用兆歐表檢查電機絕緣電阻，其最低值不能小于5兆歐。檢查方法是將兆歐表上的一個接線柱接在電泵電纜線上，另一接線柱接在電機外殼上，搖動兆歐表，觀察絕緣電阻值。

        2.檢查潛水電纜有無開裂、擦傷等現象，如有損壞應及時調換，以防漏電。

        3.水浸電機應打開灌水螺栓，灌滿潔凈的清水后擰緊螺栓，再潛入水中。油浸電機如發現漏油，應更換密封元件后再潛入水中。

        4.電泵潛入水中前，應向泵內灌滿清水，空轉1-2秒鐘，并啟動2次，檢查空轉和啟動是否正常。如果轉向相反，將兩相接線調換后即可。

        5.檢查揚水管有無裂紋，連接是否牢固。

        6.電泵在潛入水中或吊起時，不得拉動電纜，以免電纜損壞或接頭處斷開。

        7.電源電壓應控制在不大于或小于額定電壓的5%范圍內，如果電壓過高或過低都會損壞電機。

        8.電泵潛入水中應垂直，不得斜放。

        9.電泵不得輸送含沙量較多的水或泥漿。水浸電機應經常清理電機腔內的沙粒，更換電機腔內的清水。

        10.泵實際揚程應在0.8-1倍額定揚程內。這樣可提高電泵工作效率，節電，避免電機超負荷作業，延長使用壽命。

        11.電泵用后，應清洗干凈，在金屬表面涂油防銹，并豎直放在干燥處保管。水浸電機還應放凈電機內的清水。

        運行與維護

        1、電泵剛開始運行時，要注意監護、檢查，如無異常現象方可正式投入運轉。

        2、每8h應全面檢查一次，注意電流表和壓力表的指標值是否有顯著變化，運轉是否平穩，噪音高低，特別注意電機正常工作時電流不應大于電機銘牌上規定的額定值。

        3、運行半個月以上如停車時，應測量一次電機的絕緣電阻，其值不應低于0.5MΩ（斷電后馬上測量）。

        4、所有保護裝置的儀表均應按期檢查，保證其正確性和可靠性。

        5、潛水電泵在規定的使用條件下使用時，應保證一年內可靠地工作。每動轉一年或運轉不滿一年，但潛水時間已達兩年者，應將電泵由井下吊起，進行預防性檢查，實行計劃維修，清洗電機內部，更換易損件。

        6、如有下列情況之一者應立即停止運行：

        1）泵在最佳工況點工作，電壓為額定值，而電流大于額定值；

        2）在額定揚程下流量降低20%時（也可根據用戶需要酌情處理）；

        3）絕緣電阻低于0.5MΩ時；

        4）輸水管有顯著振動，有轟隆的噪聲時；

        5）安裝使用條件發生變化，超出使用條件范圍時。
