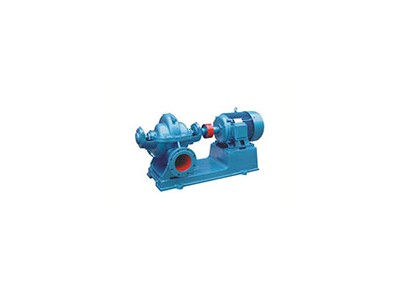

S、SH型單級雙吸泵殼中開之離心泵，供抽送清水或物理化學性質類似于水的其它液體之用。被輸送液體溫度不得高于80℃。適用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程。
型號定義：
適用范圍：
適用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程。
注意事項：

裝配與拆卸

1 、裝配轉子部件：依次將葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋，擋水圈、軸承部件裝在泵軸上，并套上雙吸密封環，然后裝上聯軸器。

2、將轉子部件裝在泵體上，調整葉輪的軸向位?到兩側雙吸密封環的中間加以固定，將軸承體壓蓋同固定螺釘緊固。

3、裝上填料，放好中開面紙墊，蓋上泵蓋打緊螺尾柱銷后，擰緊泵蓋螺母，裝上料壓蓋。但不要將填料壓得太緊，填料過緊會使軸套發熱，耗費功率較大，也不要壓得太松，過松會使液體滲漏大，水泵效率降低。

裝配完成后，用手轉動泵軸，沒有擦碰現象，轉動比較輕滑均?即可，拆卸可按上述裝配順序相反地進行。

安裝

1 、檢?離心泵和電動機應無損壞。

2、水泵的安裝高度，加上吸入管路的水力損失，及其速度能，不得大于樣本規定的允許吸上真空高度值。基礎尺寸應符合泵機組的安裝尺寸。

3、安裝順序：

① 將水泵放在埋有地腳螺栓的混凝土基礎上，用調整其間的楔型墊塊的方法校正水平，并適當擰緊地腳螺栓，以防走動。

② 在基礎與泵底腳之后灌注混凝土 。

③ 待混凝土干固后，擰緊地腳螺栓，并重新檢查水泵的水平度。

④ 校正電動機軸與水泵軸的同心度。使兩軸成一直線，在兩軸器外圓上的同軸度允差為0.1mm，端面間隙沿圓周的不均勻度允差0.3mm（在聯接進出水管路及試運行后再分別校核一遍，仍應符臺上述要求）。

⑤ 在檢?電動機轉向與水泵轉向一致后，裝上聯軸器及聯接柱銷。

4、進出水管路應另設支架支撐，不得籍泵本體支承。

5、水泵與管路之間的結臺面，應保證良好的氣密性，尤其是進水管路，保證嚴格的不漏氣，并且在裝置上應無窩存空氣的可能。

6、如離心泵安裝在進水水位以上，為了灌泵起動，一般可裝底閥。也可采用真空引水的方法。

7、水泵與出水管路之后，一般需裝閘閥和止回閥(揚程小于20米的可不用)，止回閥裝在閘閥后面。以上所述的安裝方法是指不配帶公共底座的水泵機組。安裝配帶公共底座的泵，用調整底座與混凝土基礎之間的楔形墊鐵來校正機組的水平。然后在其間灌注混凝土。其安裝原則與要求，和不配帶公共底座的機組相同。

起動、停止和運行

1、起動與停止：

起動前，轉動泵的轉子，應該輕滑均勻。

② 關閉出水閘閥，向泵內注不（如無底閥則用真空泵抽空引水）要保證泵內充滿水.無空氣窩存。

③ 如果泵上裝有真空表或壓力表.要關閉其與泵相連接的旋基再起動電動機.待轉速正常后再打開；然后逐漸打開出水閘閥，如流置過大，可以適當地關小閘閥進行調節；反之流量過小時.將閘閥開大。

④ 均勻地擰緊填料壓蓋上的壓緊螺母，使液體成滴狀漏出.同時注意填料腔處的上升。

⑤ 當停止水泵運轉時.要先關閉真空表及壓力表的旋塞和出水管路上的閘閥.然后關閉電動機的電源.如所處環境的溫度較低時，則應將泵體下部的四方螺塞打開.去掉放水水.以免凍裂。

⑥長期停止使用時.應拆開水泵將另件上的水擦干.在加工表面涂上防銹油保管好。

2、運轉：

① 水泵軸承坡度不應超過75°C。

② 潤滑軸承用的鈣基黃油的數量以占軸承體空間的1/3?1/2為宜。

③ 填料磨損可適當壓緊填料壓蓋.若磨損過多應加以更換。

④ 定期柁軸器部件.注意電機軸承溫升。

⑤ 運轉過程中.如發現?聲或其他不正常的聲音時，應立即停車.檢查其原因.加以消除。

⑥ 不得任意提高水泵的轉速.但可以降低轉速使用.如本型泵額定轉速為n流量為Q，揚程為H.軸功率為N，降低轉速為n1.降速后流量.揚程.軸功率分別為Q1 、H1和N1.其相互關系.可用下列公式迸行換算：

Q1=（n1/n）Q        H1=(n1/n)²H       N1=(n1/n)³N

故障與排除



故障	原因	消除方法
一、泵不吸水，壓力表及真空表的指針劇烈跳動。	1.注入的水不夠； 2.管路或儀表漏氣。	1.再往泵內注水； 2.擰緊堵塞漏氣處。
二、泵不吸水，真空表顯示高度 真空。	1、底閥沒打開或已淤塞； 2、吸水管路的阻力太大； 3、吸水高度太高。	1、校正或更?底閥； 2、清洗或更?吸水管路； 3、降低吸水高度。
三、泵不出水壓力表顯示有壓力。	1、出水管路阻力太大； 2、旋轉方向不對； 3、葉輪堵塞； 4、轉速不夠。	1、檢?或縮短出水管路； 2、糾正電動機的旋轉方向； 3、清洗葉輪； 4、提高轉速。
四、流量不足或揚程太低。	1、葉輪或?出水管路阻塞； 2、雙吸密封環磨損過多，或葉輪損壞； 3、轉速低于規定值。	1、清洗葉輪或管路； 2、更?損壞的另件； 3、調正至額定轉速。
五、泵消耗的功率過大。	1、填料壓得太緊； 2、葉輪與雙吸密封壞磨擦； 3、流量過大。	1、擰松填料壓蓋； 2、檢查原因，消除機械磨擦； 3、調節出水閘閥，使之在規定的范圍內運轉。
六、泵內部聲音反常，泵不上水。	1、吸水管阻力過大； 2、吸水高度過高： 3、吸水處有空氣吸入； 4、所吸送液體?度過高； 5、流量過大而發生汽蝕現象。	1、清理吸水管及底閥； 2、降低吸水高度； 3、檢杳底閥；降低吸水高度， 堵塞漏氣處； 5、降低液體溫度；調節出水閘閥，使之在規定的性能范圍內運轉。
七、泵不正常振動。	1、泵發生汽蝕； 2．葉輪不平?； 3、泵軸與電動機軸不同心； 4、底腳螺釘松動。	1、調節出水閘閥，使之在規定的性能范圍內運轉； 2、葉輪校正?平衡： 3、校正泵軸與電動機軸的同軸度； 4、擰緊底腳螺釘。
八、軸承過熱。	1、軸承內沒有油； 2、泵軸與電機軸不在同一中心線上。	1、檢?并?洗軸承體，加潤滑油； 2．校正兩軸的同軸度使在同一中心線上。
