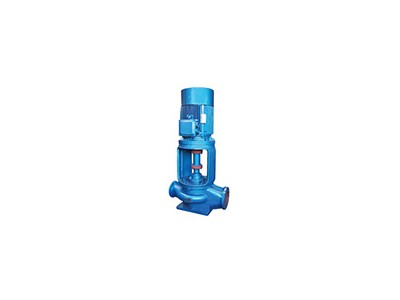

產品概述

KDSB型第三代便拆式單級雙吸泵是在KDB系列立式高效節能便拆離心泵基礎上，又成功開發的一種結構新穎、技術領先其它同類產品的最新一代產品。該系列產品與KDB型水泵相比，區別是結構上采用吸葉輪代替了KDB的單吸葉輪，因此流量更大，結構更穩定 。經國家泵類產品檢測中心檢測認定:各項指標均達到要求，該系列產品填補了國內空白，其綜合性能達到國際 同類產品的先進水平。該系列泵嚴格按照國家標準ISO2858進行設計制造 。

KDSB型便拆式單級雙吸泵采用了德國最優秀的高效單級雙吸葉輪水力模型，可自平衡軸向力和徑向力，性能穩定 。效率 高，該系列產品與國內同類產品相比，汽蝕性能明顯提高，效率要高出 2-5% ，同時具有便拆功能，手工無需輔助設備進行維 護，長期使用，節省大量的運行電費和維護保養費用  。

型號說明



工作條件
1：型號和性能：需要注明泵型號和流量、揚程、功率等性能參數；
2、輸送介質：如果特殊介質（與水泵規定的輸送介質不同），須要注明輸送介質名稱、密度、溫度、PH值等特性等；
3：零部件材料：按標準配置供貨，其它材料配置需要注明；
4：進口壓力：P1＞0.5MPa，需要注明，以便做特殊處理。
      出口壓力：P2＞2.5MPa，需要注明，以便做特殊處理。
5：軸封型式：機械密封
6：電機：配Y系列標準軸電機：380V IP44  B級絕緣，如有其它特殊要求，請訂貨時注明；
7：安裝方式：標準配置為直接安裝，帶聯接板和隔振器需要注明；
8：附件：地腳螺栓和進出口反法蘭不注明，則不配。

產品特點

1、節能優勢明顯，相應國家節能減排政策：該泵水力性能進行了優化設計，效率高于常規離心泵2~5%，長期使用一年即可收回設備投資成本。
2、該系列泵在整體上進行了大膽突破設計，水泵具有獨立的軸承支撐機構，運行穩定可靠，解決了原ISG型及ISW型泵加長軸靠電機軸承支撐而帶來的振動大、故障率比較高等缺陷。
3、葉輪和泵體采用現代最優秀的水力模型，消除立式泵的軸向力和徑向力，使水泵軸承僅承受微弱的軸向力的徑向力，提高了運行的平穩性，也延長了軸承、機械密封的使用壽命。
4、泵軸更換既方便又便宜：水泵的泵軸與電機分開，如果泵軸磨損、腐蝕需要更換的話，只需要更換一小段泵軸即可，費用也在幾百元左右，而管道泵更換泵軸就意味著更換電機或者更換電機轉子，因為它的電機轉子是套在泵軸上的，以45KW的水泵為例，便拆式離心泵更換泵軸300元左右，管道泵換一根帶電機轉子的泵軸要2000元左右，如果水泵廠家拒絕換，只更換電機轉子，那么只能換電機了，費用至少需要6000元左右。
5、水泵的配套電機為Y系列標準電機，價格低廉，隨處都可以采購替換。而管道泵為長軸特制電機，各廠家尺寸不一樣，只能到原供貨水泵廠購買，價格既高又不方便。
6、以葉輪、泵軸、機械密封、軸承四大易損件的更換、維護、保養均可以手工完成，無需起吊設備。45KW以下的水泵一個半小時到一小時就可以完成一套水泵轉子部件的更換。45KW-200KW的水泵二個人就可以手工完成一套水泵轉子部件的更換。而管道泵只要大于11KW就需要動用起吊設備。這在地下室、鍋爐房等無起吊設備的地方極其不便。
7、由于管道泵加長軸結構的限制，一般功率配到90KW左右，水泵口徑到DN300左右。因為如果功率太大，用戶以后換泵軸就得拆卸一臺大電機或者更換一臺大電機，這個工作難度就太大了，而便拆泵目前可以做到配800KW的高壓電機，口徑更是達到DN600左右，這些大功率的水泵在國內各行業均有使用，使用效果非常好。

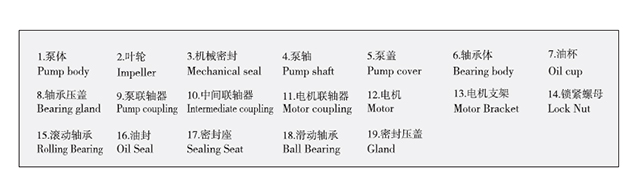

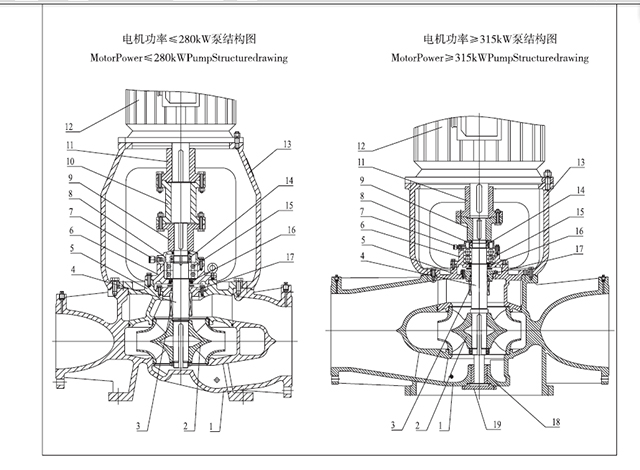

結構圖



訂貨須知
1、必須提供的訂貨參數
1.1:型號和性能 :需要注明泵型號和流量、揚程 、功率等性能參數 ;
1.2:輸送介質:如果特殊介質{與水泵規定的輸送介質不同) ，須要注明輸送介質名稱、密度、溫度、PH值等特性等;
1.3:零部件材料 :按標準配置供貨， 其它材料配置需要注明 ;
1.4:進口壓力 P1 >0.5MPa. 需要注明，以便做特殊處理。出口壓力: P2> 1.6MPa. 需要注明，以便做特殊處理。
1.5:軸封型式:機械密封
1.6:電機:配Y 系列標準軸電機 380V IP44 B級絕緣，如有其它特殊要求，請訂貨時注明;
1.7:安裝方式:標準配置為直接安裝，常聯接板和隔振器需要注 明;
1.8:附件:地腳螺栓和進出 口反法蘭不注明，則不配 。
2、選型說明
2.1 :用戶訂貨不受樣本性能曲線和技術數據及表格中所列參數限制   ，樣本中所列參數供用戶選型參考 ，本公司可根據用戶實際所需流量、揚程工作點提供產品;
2.2: 個別規格需增大配套電機功率，應根據用戶所需工況點計算確定，并與技術中心協調-致 。
3、有超越樣本內容的特殊選型或是對樣本內容有不明之處，  青直接向上海康大泵業技術中心咨詢 。
4、特別注意點:為了方便用戶安裝，客戶應按本樣本尺寸制作基礎，若用戶E按其他廠家的尺寸你好基礎，請將    尺寸圖附在訂單中， 以便康大技術中心按客戶的要求重新設計底座  。
