產品概述

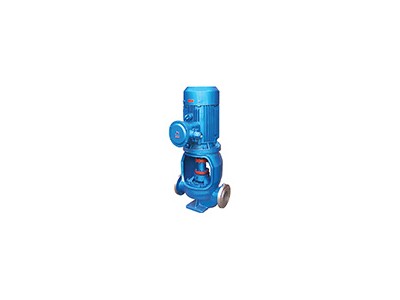

K D H 、 K D H B 型 康 大 便 拆 式 化 工 管 道 離 心 泵 和 K D Y G 型 康 大 便 拆 式 管 道 油 泵 是 在 I H G 、 Y G 型 泵 基 礎 上 ， 結 合 美 國 和 瑞 士 先 進 技 術 基 礎 上 開 發 成 功 的 一 種 結 構 新 穎 、 技 術 先 進 的 專 利 產 品 。 該 系 列 產 品 經 國 家 泵 類 經 國 家 泵 業 產 品 質 量 檢 測 中 心 鎮 江 分 中 心 檢 測 合 格 。 K D H 、 K D H B 、 K D Y G 型 泵 的 設 計 、 制 造 符 合 美 國 石 油 協 會 A P I 6 1 0 《 一 般 煉 廠 用 離 心 泵 標 準 》 和 G B 3 2 1 5 - 8 2 《 煉 廠 、 化 工 及 石 油 化 工 流 程 用 離 心 泵 通 用 技 術 條 件 》 的 有 關 規 定 。

該 立 式 泵 特 別 是 在 整 體 結 構 上 進 行 大 膽 突 破 設 計 ， 采 用 獨 立 軸 承 體 、 泵 軸 支 撐 、 解 決 了 原 來 立 式 泵 靠 電 機 加 長 軸 支 撐 的 不 足 之 處 ； 葉 輪 、 泵 體 采 用 現 代 最 優 秀 水 力 模 型 設 計 制 造 ， 消 除 了 原 立 式 泵 軸 向 力 大 的 不 足 之 處 ； 電 機 采 用 Y 2 、 Y B 系 列 標 準 通 用 電 機 ， 解 決 原 立 式 泵 加 長 軸 電 機 配 套 更 換 難 的 問 題 ； 同 時 1 0 0 % 的 便 拆 結 構 解 決 了 更 換 大 功 率 水 泵 的 軸 承 ， 機 械 密 封 、 葉 輪 、 泵 軸 的 難 題 。

該 泵 與 國 內 同 類 產 品 相 比 ， 具 有 運 轉 更 平 穩 ， 使 用 壽 命 長 ， 配 套 更 方 便 ， 維 護 保 養 更 輕 松 等 無 可 代 替 的 優 點 。 在 立 式 泵 系 列 產 品 中 屬 國 內 首 創 ， 各 項 技 術 國 內 領 先 ， 是 替 代 I H G 型 化 工 管 道 泵 、 I H G B 型 防 爆 化 工 管 道 泵 、 Y G 型 管 道 油 泵 等 常 規 離 心 泵 的 最 理 想 產 品 。

型號說明

工作條件
1：流量Q=1.8~1900m3/H，揚程H≤135m，工作電壓U=380V，出口口徑DN≤500mm；
2：泵吸入口壓力≤0.5MPa
最高工作壓力（即泵吸入口壓力+泵揚程）≤1.6MPa
3：環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%
以上為通用使用范圍，如果超出以上范圍，需訂單前提出。



產品特點

1、節能優勢明顯，相應國家節能減排政策：該泵水力性能進行了優化設計，效率高于常規離心泵2~5%，長期使用一年即可收回設備投資成本。
2、 該系列泵在整體上進行了大膽突破設計，水泵具有獨立的軸承支撐機構，運行穩定可靠，解決了原ISG型及ISW型泵加長軸靠電機軸承支撐而帶來的振動大、故障率比較高等缺陷。
3、 葉輪和泵體采用現代最優秀的水力模型，消除立式泵的軸向力和徑向力，使水泵軸承僅承受微弱的軸向力的徑向力，提高了運行的平穩性，也延長了軸承、機械密封的使用壽命。
4、 泵軸更換既方便又便宜：水泵的泵軸與電機分開，如果泵軸磨損、腐蝕需要更換的話，只需要更換一小段泵軸即可，費用也在幾百元左右，而管道泵更換泵軸就意味著更換電機或者更換電機轉子，因為它的電機轉子是套在泵軸上的，以45KW的水泵為例，便拆式離
心泵更換泵軸300元左右，管道泵換一根帶電機轉子的泵軸要2000元左右，如果水泵廠家拒絕換，只更換電機轉子，那么只能換電機了，費用至少需要6000元左右。
5、 水泵的配套電機為Y系列標準電機，價格低廉，隨處都可以采購替換。而管道泵為長軸特制電機，各廠家尺寸不一樣，只能到原供貨水泵廠購買，價格既高又不方便。
6、 由于便拆式結構，即轉子部件在不移動電機的基礎上從聯接架窗口空間拆卸，因此葉輪、泵軸、機械密封、軸承四大易損件的更換、維護、保養均可以手工完成，無需起吊設備。45KW以下的水泵一個半小時到一小時就可以完成一套水泵轉子部件的更換。45KW-200KW的水泵二個人就可以手工完成一套水泵轉子部件的更換。而管道泵只要大于11KW就需要動用起吊設備。這在地下室、鍋爐房等無起吊設備的地方極其不便。
7、 由于管道泵加長軸結構的限制，一般功率配到90KW左右，水泵口徑到DN300左右。因為如果功率太大，用戶以后換泵軸就得拆卸一臺大電機或者更換一臺大電機，這個工作難度就太大了，而便拆泵目前可以做到配800KW的高壓電機，口徑更是達到DN600左右，這些大功率的水泵在國內各行業均有使用，使用效果非常好。



與常規立式管道泵相比優勢



項 目	便拆式單級雙吸熱（冷）水循環泵	ISG等其它管道式離心泵
水力模型	德國水力模型。流量范圍更加寬廣。抗氣蝕性好，效率高，配套功率小，節能效果顯著。	國內行業水力模型, 效率低。
泵支承方式	泵有獨立的軸承體,泵軸支承,性能穩定可靠	完全靠電機加長軸支承, 電機軸承易損壞
易損件更換  維護、保養	對泵的維護和軸承機封葉輪等易損件的更換,無須移動電機。對電機維護,無須拆卸泵	對泵的維護和軸承機封葉輪等易損件的更換,需要移動電機。對電機維護,需要拆卸泵
更換配套電機	標準通用Y系列電機	專用電機，維護配套非常困難，只能找原廠
更換泵軸費用	電機價格的10%	泵軸即電機軸，更換泵軸意味著更換電機轉子，一般為電機價格的50%
