一、概述

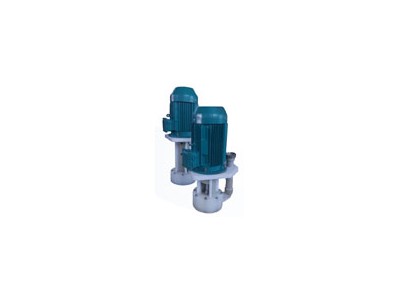

　　TVCF、MVCF系列泵是我公司根據目前國內太陽能晶硅多線切割機輸送砂漿的實際工況需要、綜合立式泵和砂漿泵的技術特點，引進日本公司先進技術所研制的新一代高可靠性、高壽命的換代產品。

該泵采用超高分子量YT-PE材料制成，該材料為目前最新一代的泵用耐腐耐磨工程塑料，其最突出的優點是在所有的塑料中它具有最優異的耐磨性、耐沖擊性（尤其是耐低溫沖擊）．抗蠕變性（耐環境應力開裂）和極好的耐腐蝕性。


二、應用領域
TVCF、MVCF系列列泵是一種能適應各種不同工況條件的泵，使用范圍非常廣泛。特別適用于輸送漿液。如輸送酸、堿性清液或料漿；冶煉行業各種腐蝕性礦漿；化工行業各類稀酸；環保行業各類污水等。


三、產品特點
TVCF、MVCF系列列泵具有如下特點：
1）強大的耐磨性
2）強大的耐沖擊性
3）優良的耐腐蝕性
4）無噪音
5）安全可靠，無毒素分解
6）摩擦系數低
7）抗粘性好


四、工作條件
1）砂漿水的PH值在6.5-10的范圍內
2）砂漿比重一般不超過1.55，黏度一般不超過150mpa.s
3）砂漿中含固體顆粒的大小不超過0.1mm
4）海拔不超過2000m
5）砂漿溫度不能超過50℃
6）工作方式為連續工作制




五、產品結構
該泵為立式結構，機泵同軸一體，寬流道葉輪，且具有結構簡單、壽命長、使用簡便便等特點。

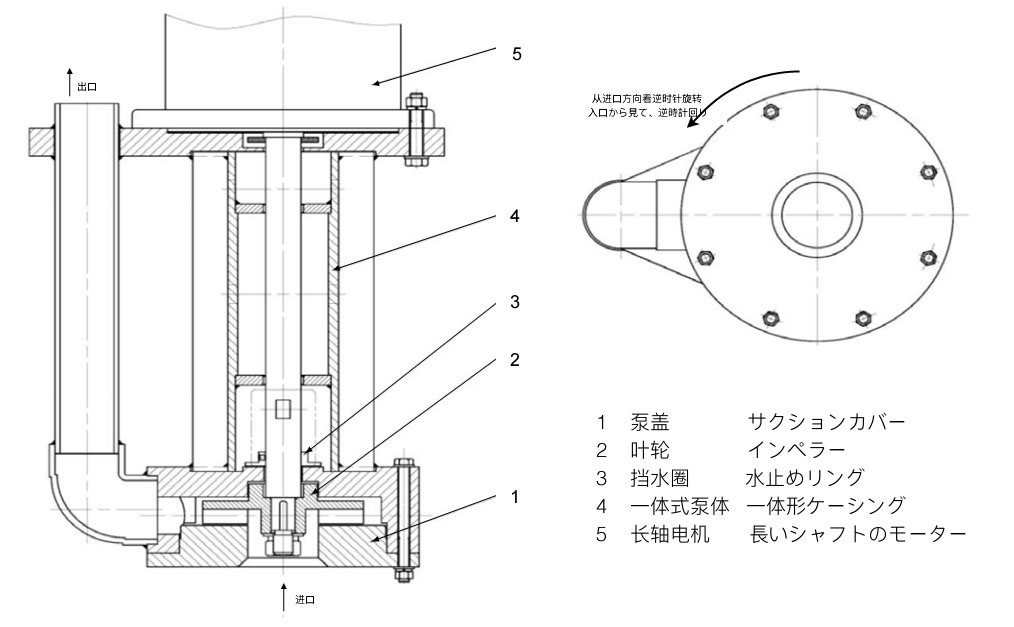

　　泵結構圖如下：

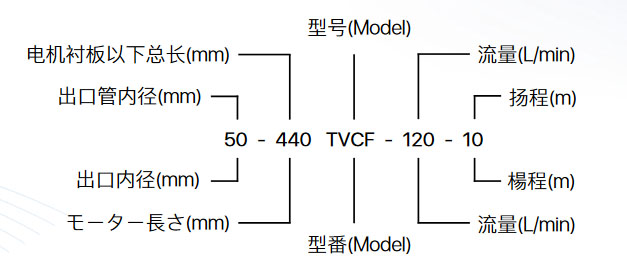

六、型號意義

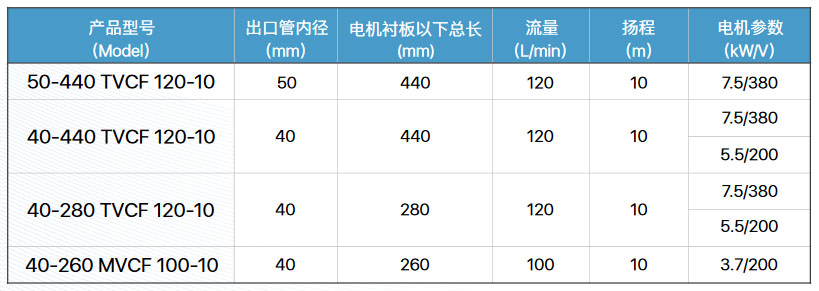

七、性能參數






















八、啟動、運行、維護手冊
1）啟動、運行及維護
1.1運行前的檢查運行前應先用手盤動電機風葉，檢查運轉是否靈活。如盤不動或有異常聲音，應及時檢查，清除外部卡碰現象。如果問題依然存在，必須拆泵檢查（拆泵時請參照本說明書上的結構簡圖和拆裝程序）。若有疑問請與本公司聯系解決方法。
1.2開車步驟
a.將泵內灌滿液體
b.接通電源
c.再打開出口閥門。
1.3運行中如有異常聲音，或有電機發熱等不正常情況出現時，也應停機檢查，檢查方法和步驟同1.1。
1.4停機
a.先關閉出口處閥門；
b.切斷電源，并及時關閉進口處閥門。

2）拆裝程序
a.卸下泵的配管。
b.松開泵本體與泵殼蓋上螺栓。
c.松開葉輪拼帽,卸下泵葉輪。
d.拆下泵本體。
e.松開電機與安裝板聯結螺栓、拆下電機。安裝順序與拆卸順序相反。
