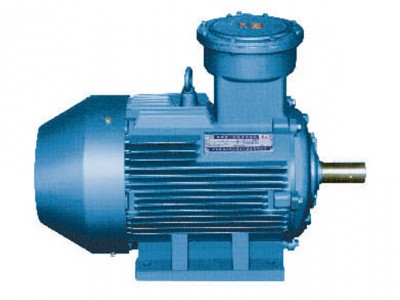

YB3-63～355隔爆型三相異步電動機是我公司在YB、YB2系列電動機的基礎上結合當前國內外電磁結構、工藝、材料
等方面的新技術而開發研制成功的新產品, 具有高效節能、溫升裕度大、壽命長、性能好、噪音低、隔爆結構先進、可靠性高、使用維護方便等優點。該系列電動機效率指標符合GB18613-2012《中小型三相異步電動機能效限定值及能效等級》電動機能效3級，其功率等級和安裝尺寸符合IEC標準并與YB、YB2系列電動機相同。
本系列電動機符合GB755《旋轉電機 定額和性能》、行業標準JB/T7565.1-2011《YB3系列隔爆型三相異步電動機技
術條件(機座號H63～355)》。其防爆性能符合GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》和GB3836.2-2010《 爆炸性環境 第2部分：由隔爆外殼 “d”保護的設備》的規定,分別制成隔爆型ExdI Mb、ExdIIAT4 Gb、ExdIIBT4 Gb,適用于煤礦井下(非采掘工作面)及工廠IIA、IIB級,溫度組別T1～T4組的爆炸性氣體環境的危險場所。
本系列電動機的外殼防護等級為IP55，冷卻方式為IC411。
本系列電動機還可制成濕熱帶型YB3-TH、干熱帶型YB3-TA、戶外型YB3-W和戶外防中等腐蝕型YB3-WF1以及戶
外濕熱類型YB3-THW、戶外干熱帶型YB3-TAW、熱帶型YB3-T、戶外熱帶型YB3-TW。
本系列電動機已經通過國際電工委員會防爆電氣產品IECEx認證及歐盟ATEx認證。
二、結構說明
電動機的隔爆結構具有ExdI Mb、ExdIIAT4 Gb、ExdIIBT4 Gb。
電動機主體外殼防護等級為IP55。
電動機的冷卻方式為IC411。
電動機絕緣等級為F級，定子繞組溫升裕度大、壽命長。
電動機有一個圓柱形軸伸，借聯軸器或正齒輪傳動。
電動機定子繞組采用高強度聚酯漆包圓銅線，并經VPI真空加壓浸漆處理成為一個完整的整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。
電動機轉子采用鑄鋁結構，轉子經動平衡校驗，電動機運轉平穩、振動小、噪聲低。
電動機定、轉子沖片采用高導磁、低損耗優質電工硅鋼片，電動機損耗低、效率高。
電動機軸承選用低振動、低噪聲軸承，機座號132及以下采用雙面密封軸承，在軸伸端裝有波形彈簧墊圈，以適度
力壓靠軸承，有效抑制電動機運轉時產生的振動和噪聲；機座號160及以上采用內、外蓋結構，并在軸承部位采用擋圈軸向固定，有效地防止電動機轉子的軸向竄動。
為使電動機安全可靠運行，機座號160～225根據客戶要求電動機軸承結構可設置注排油裝置，機座號250及以上電動機，預留軸承溫度監測傳感元件位置。
三、使用條件
海拔：適用在海拔不超過1000米四、電動機的電氣性能見表1~表5
五、電動機結構及安裝型式和安裝外形尺寸
5.1電動機結構及按裝形式
本系列電動機的安裝方式符合GB997《電機結構及安裝形式代號》及IEC60034-7的規定。本系列電動機有5種基本
結構形式：
B3-機座帶地腳，端蓋無凸緣；B5-機座不帶地腳、端蓋有凸緣；B35-機座帶地腳、端蓋有凸緣；B14-機座不帶地腳、端蓋有小凸緣；B34機座帶地腳、端蓋有小凸緣。
本系列電動機在上述5種基本結構上，可派生15種常用結構及安裝形式，其制造范圍見表6。結構及安裝形式示意圖見表7。
5.2電動機接線盒結構
電動機接線盒具有優良的隔爆結構性能和較高的防護等級，具有較大的空腔以便于接線，進線分為橡套電纜，鎧裝電纜，鋼管分布線及防爆撓性管四種。按不同要求，可分別制成一個進線口（適用于電動機直接起動）和兩個（進線口適用于電動機Y-Δ起動）。接線盒進線口及適用范圍見表8。
六、訂貨須知
用戶在訂貨時須注明電動機的型號、額定功率、額定電壓、額定頻率、極數、旋轉方向、防爆標志、防護等級、安裝方式、工作制、使用環境和工作條件以及配套機械設備的使用要求。
本系列電動機可根據用戶要求加裝定子測溫元件、軸承測溫元件（只能裝于中心高160及160以上電機）、熱敏電阻（針對單電壓）、加熱帶（須注明電壓）、軸承測溫元件并帶就地顯示儀（只能裝于中心高160及160以上電機），如需要請在訂貨時注明。
樣本提供的技術數據和安裝尺寸僅供用戶訂貨時參考，用戶訂貨時以我廠提供的外形圖為準。
隨著技術的不斷進步，數據可能有所變動，恕不另行通知。
