產品簡介

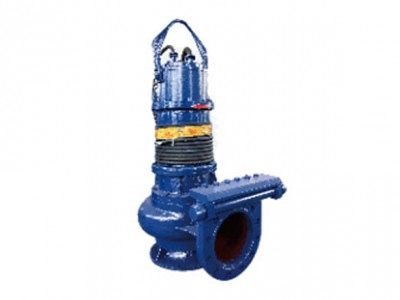

　　QW系列無堵塞潛水排污泵是在消化、吸收國內外同類產品先進技術的基礎上研制成功的新一代潛污泵產品，憑借公司的多年設計、制造、使用經驗，經過多次技術創新，產品已更可靠、更成熟。該產品具有高效區寬、運行效率高、通過能力強、使用壽命長、安裝方便、控制功能齊全等特點。該系列產品為國家級新產品、獲科技進步二等獎。

　　為滿足不同工況條件需求，成功開發設計了高溫、耐磨或隔爆型潛水排污泵，供用戶選擇，詳見附錄一、二。

 產品特點

1、過流部件設計獨特，高效區寬，部分泵具有全揚程（無過載）特性，泵能在較大流量范圍內高效、安全運行。
2、通過能力強，葉輪的大通道防堵塞設計使泵能有效地輸送含有直徑5-125mm的固體顆粒及各種長纖維流體。
3、電機采用隔套式外循環冷卻系統，即使泵在露出液面或干式安裝時也能安全可靠運行。
4、自動耦合安裝系統設計合理，強度好，安裝靈活簡便，無需建造泵房以減少工程造價。
5、配有過載、泄漏、超溫、濕度、浸水等多項報警保護系統和液位控制系統，并對各種運行狀態進行集中控制和有效保護。

 產品適用范圍
主要用于市政工程、工農業、醫院、建筑、賓館、飯店等行業，用于輸送帶固體顆粒及各種長纖維的廢水、城市生活污水和雨水，還包括原水的輸送、水產養殖、灌溉。（配以特種材質，可用于有一定腐蝕性的介質場合。）

 使用條件
1、輸送介質溫度不超過+40℃；
2、輸送介質PH值為4-10；
3、輸送介質中的固相物的容積比在2%以下。

 型號說明

 性能曲線

 結構說明

　　QW系列潛水排污泵結構緊湊，并設置了各種狀態顯示及保護裝置，使得泵運行安全、可靠。

1、獨特的水密電纜設計，有效地防止由于電纜破裂而造成的泄漏。
2、接線腔內的浸水監測裝置可以對接線腔內的泄漏發出報警信號，控制系統對泵實施保護。
3、高性能鼠籠式感應電機，特別為潛水泵設計制造，采用F級絕緣等級，每相繞組均裝有過熱過載保護元件。
4、隔套式自循環冷卻系統對電機進行冷卻，改善了電機的工作環境，使泵在露出液面或干式安裝時也能安全可靠運行（15kW以下的泵無此冷卻系統。）
5、與電機轉子一起進行平衡監測的不銹鋼轉軸，其結構緊湊，軸伸設計的短，減少運行時的振動，延長機械密封和軸承的使用壽命，運行噪音降低，電機每小時啟動≥15次。
6、終身潤滑免維護的滾動軸承，能承受所有的軸向和徑向負荷，并完全與泵輸送的介質分開。
7、設置兩道密封監視系統，任一密封泄漏便可報警。
8、電機和水力部件之間設有機械密封系統，介質端為碳化鎢環，耐溫、耐沖擊、耐磨損能力出色，使用壽命長。這種密封結構已在亞太使用了多年，已被證實比其他材料的結構更優越。
9、葉片式或流道式大通道葉輪，具有較強的抗纏繞和無堵塞性能，經過精心平衡試驗，運行平穩。



 安裝方式
1、固定濕式安裝
泵與耦合裝置相連，耦合底座固定于泵坑底部，泵可以在集水坑中沿導桿上下自動滑動，當泵放下時，耦合裝置自動地與耦合底座耦合，而提升時泵與耦合底座自動脫落。檢修時無需人員進出污水坑。

2、固定干式安裝
泵安裝在集水池外側，與進水管一起固定在底座上，由于采用隔套式自循環冷卻系統，可確保水泵安全運行。

3、移動式安裝
將泵放到有需要的工作場所，接上出水管即可。

 選型須知
1、在選型時，應注明泵的型號、安裝方式、池深、使用電壓及泵控制保護方式，以便提供最優秀的系統。
2、控制柜應注明其起動方式、液位控制方式、安裝形式。
3、如需配端子箱，應注明是控制型，還是接線型。
4、本公司7.5kW以下潛水排污泵潛水電纜正常供貨長度為6m，其余潛水排污泵潛水電纜正常供貨長度為10m，導桿長度為3m，若有特殊要求，請予注明。

附錄一：
潛水型高溫耐磨泵

產品簡介：
潛水高溫耐磨泵適用于發電廠、鋼鐵廠、采礦廠、建筑等行業，用于輸送含微小顆粒或高溫的介質。本產品已獲得國家授權，可替代進口。
過流部件采用高抗磨材料鑄造，提高了產品的抗磨性能。靜密封材料由氟橡膠制成，動密封采用兩道完全相對獨立的機械密封串聯組成，借助于防砂裝置，有效減少了機械密封直接接觸固體顆粒介質，延長了使用壽命。通過改變電機的制作工藝、提高電機的絕緣材料等級、在電機內部增加特殊的散熱裝置等措施，使電機能潛入80攝氏度的介質中連續正常運行。


適用場所：
介質中含有氧化鐵皮等固體顆粒
介質中含有較多工業用油
介質溫度較高，通常≤80℃
冶金行業用泵，比如各鋼鐵廠的熱軋旋流池污水提升泵


結構特點：
1、電機為重載潛水電機，適應介質溫度≤80℃；
2、采用大尺寸重載高溫軸承，性能可靠，壽命長；
3、后拉式結構使水泵的電機部分與過流部件很容易拆分，更換快捷；
4、專為耐磨性場所設計的葉輪，可使磨損程度降到最低，提高使用壽命；
5、采用本公司防砂密封技術，葉輪輪轂上安裝有驅逐盤，可將固體顆粒逐出隔離區；
6、當泵送介質粘度大并含有大量的固體顆粒時，可加上外沖洗裝置；
7、可選用攪拌裝置，使沉淀物最大程度地懸浮起來使泵送更加容易，并保持泵池底部的清潔。

附錄二

隔爆型潛水排污泵

產品簡介：
隔爆型潛水泵是我公司在潛水泵的基礎上，結合隔爆技術，研發出的一種新型產品。
該產品可廣泛應用于石油、化工、煤炭等有隔爆要求的區域。

使用條件：
1、介質溫度≤40℃；
2、介質的PH=5～9；
3、海拔高度不超過2000m；
4、含有爆炸性氣體的場合。

結構特點：
1、隔爆型潛水泵采用獨特的葉輪結構，大大提高了污物通過能力。
2、隔爆型潛水泵機械密封采用新型硬質耐腐的碳化鎢/碳化硅材料，確保了水泵的密封性能，延長了水泵的使用壽命。
3、水泵整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少了工程造價。
4、水泵內設置有高精度抗干擾漏水檢測傳感器及熱敏元器件，對水泵及電機加強了保護作用。
5、與普通水泵一樣，隔爆型潛水泵可根據用戶需要配備控制柜，對泵的漏水、漏電、過載及超溫等進行保護，并可進行遠程監控，提高了產品的安全性和可靠性。
6、水泵液位開關可根據所需液位變化，自動控制泵的啟動與停止，起到無人值守的功能。
