型號意義
以500 HL( Z )—12型混流泵為例：
產品主要結構及工作原理
產品主要結構及工作原理
1 HL型立式混流泵由泵體部分和傳動部分組成。
2 HL型立式混流泵泵體部分由泵蓋、葉輪、泵體、泵軸、軸套、軸承體、軸承座、軸承、填料盒等組成。
a. 泵蓋有兩種。一種用于濕室結構，另一種用于干式結構。
b. 軸套表面涂硬鉻，以提高耐磨性、抗蝕性。
c. 軸封采用填料密封，磨損后填料可更換。
d. 采用橡膠軸承，運行前必須引水。并保證水循環管道暢通，以保證軸承得到充分潤滑和冷卻。循環回路由泵體內的水通過軸承后由回水管返回至泵進口，回水管可用橡皮或塑料管做成。
3 HL型立式混流泵傳動部分主要由電機座、軸承盒、軸承、底座、地板、鍥板，傳動軸等組成，必要時可增設中間傳動裝置。水泵軸向力由傳動裝置中軸承承受。
4 中間軸有長、短兩種，可以根據L 的大小來選擇不同長度中間軸和中間軸的數量。
5 工作原理
該型泵由電動機用聯軸器帶動傳動軸旋轉，由傳動軸或中間傳動軸，帶動泵軸，以及泵軸上葉輪旋轉，從而達到揚水目的。
產品特點
泵的吸上性能好、效率高。適應水位變化范圍大，可在干燥或浸沒在水中的環境下運行。
傳動方式
HL型混流泵一般采用立式電動機直接傳動。
水泵轉向
從進口方向看，旋轉方向除口徑650mm 的泵為順時針外，其余泵一般為逆時針。

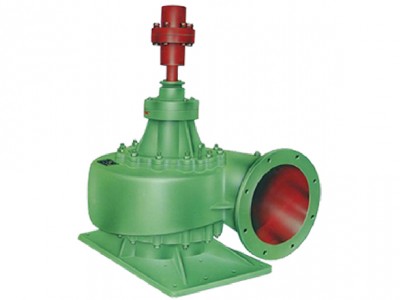

HLZ型泵結構
1、泵由進水室、泵體、葉輪、泵軸、軸承體、尾蓋、電機架等主要零件組成。
2、泵體部分和電機直接傳動，中間用電機架連為一體。
3、泵體為立式，移去電機架后，可以將轉子組件全部取出進行必要的測量、更換維修，而不需要移動泵的進出口管路。
4、兩端軸承選用高精度進口軸承，運行平穩，噪音低，使用壽命長，采用油脂潤滑方式。
5、振動小、噪音低。
