D型多級離心清水泵：可輸送不含固體顆粒的清水或物理性質類似于清水的液體。液體溫度不能高于80℃，用于礦山、工廠和城鄉排水等。

DG型多級離心熱水泵：可輸送不含固體顆粒的清水或物理性質類似于清水的液體。性能同D型，但能輸送溫度不高于105℃不液體，除工廠城鄉給排水外，更適應于鍋爐給水、熱水輸送。

DY型多級離心式油泵：主要輸送輕質油和加熱后的原油等，廣泛應用于油田、煉油廠和石油化工部門。

DR型多級離心熱水泵：主要用于輸油，煉油工藝過程中摻水、采暖之用。

DK型多級礦用排水泵：適用水質條件差和水沙充填礦井工況下的排水，能輸送含少量煤渣、泥沙的介質。溫度不高于80℃。

DF型多級耐腐蝕不銹鋼泵：適用于輸送腐蝕性介質。



結構特點

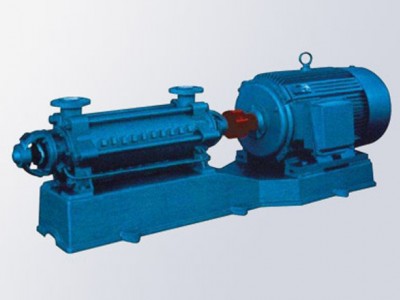

D、DG型泵進、出水口均為垂直向上，通過拉緊螺栓將泵的進水段、中段、出水段、軸承體等泵殼體部分聯結成一體。根據泵的揚程選擇泵的級數。該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油脂潤滑，滑動軸承用稀油潤滑，并用油環進行白潤滑，循環水冷卻。泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，  當密封環和導葉套的磨損程度已影響泵的工作性能時應予更換。的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封箱內，箱內要通入一定壓力的水，起水封、水冷或水潤滑作用。在軸封處裝有可更換的軸套，保護泵軸。

次高壓泵一般采用滑動軸承、稀油潤滑結構，也可采用滾動軸承、干油潤滑結構，其余型號均采用滾動軸承、干油潤滑結構。中、低壓泵的主要零件材料一般采用優質鑄鐵，次高壓泵主要零件采用鑄鋼或不銹鋼。該系列泵通過彈性聯軸器由原動機直接驅動，從原動機方向看，泵為順時針方向旋轉。



型號意義

DY25-50×12

DY:多級離心式油泵

25：泵設計點流量值（米3/小時）

50：泵設計點單級揚程值（米）

12：泵的級數（葉輪數）
