產品性能范圍

揚程范圍H=5～125m

流量為Q=6.3～400m3/h

轉速為n=2900r/min和1450r/min

口徑DN=50～250mm

產品結構特點

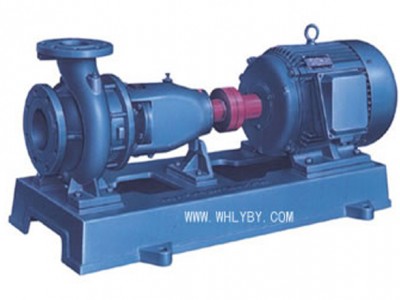

IS型泵是根據國際標準ISO2858所規定的性能和尺寸設計，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架部件等組成。

IS型泵的泵體和泵蓋為后開門結構形成，具有檢修時不動泵體，管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件進行檢修。泵轉子部件由懸架軸承部件支承，滾子軸承承受泵的徑向力和軸向力。泵的軸向密封采用填料密封，若泵的葉輪后蓋板開平衡孔，則在填料腔內裝填料環，葉輪后蓋板沒開平衡孔，故可不裝填料環。為避免軸磨損，在軸通過填料腔的部位裝有軸套保護、軸套和軸之間裝有O型圈，以防沿著配合表面進水和漏水。泵的傳動方式是通過加長彈性聯軸器與電動機的聯結，泵的旋轉方向從驅動端看，為順時針方向旋轉。

型號說明

IS100-65-200A

IS：單級單吸離心泵
100：吸入口直徑100mm
65：排出口徑65mm
200：葉輪名義直徑200mm

A：第一次葉輪切割，B、C代表切割次數。
