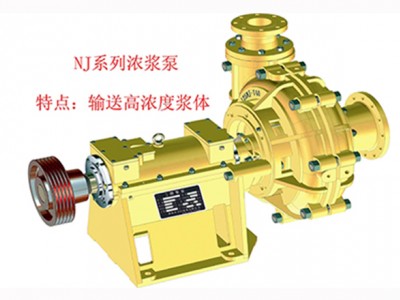

為了滿足冶金、煤炭、礦山、建材、化工等行業輸送高濃度，高粘度渣漿的要求，本公司在幾十年渣漿泵設計經驗基礎上，廣泛吸取國內外先進技術和科研成果，開發研制了新一代高效節能、耐磨耐蝕、NJ系列濃漿泵產品。泵在允許的工作壓力范圍內可以多級串聯使用，其允許最大工作壓力為3.6MPa。



產品經中鋁廣西分公司平果鋁礦山二期排泥（漿體濃度≥33%，粘度285 mpa.s）、中鋁河南分公司鄭州鋁廠排泥（漿體濃度≥60%，粘度117 mpa.s）、廣西晉寧水泥廠輸送水泥漿（漿體濃度≥69%）等高濃度，高粘度渣漿實踐證明效果良好，是常規渣漿泵、沙礫泵所無法替代的。

NJ系列濃漿泵特點：

采用泵最新設計理論和優化設計方法及CAD、CFD、CAPP等技術綜合應用，使設計出的濃漿泵水力性能優良、效率高、磨損率低；

采用加大泵進口直徑、減少葉輪葉片數、加誘導輪等綜合措施，確保泵有優越的汽蝕性能和輸送高粘度、高濃度渣漿的能力；

流道寬暢，抗堵塞性能好；

采用付葉輪加填料組合密封或機械密封，確保渣漿無泄漏；

應用可靠性設計技術，保證了整機平均無故障時間（MTBF）大幅度提高；

采用稀油潤滑公制軸承，合理設置潤滑冷卻系統，保證軸承在最佳溫度下運行；

泵進出口法蘭依據國家現行標準生產，便于管道安裝。

泵以使用直聯傳動方式為主，傳動效率高。根據用戶需要也可以使用皮帶傳動方式；

過流部件使用本公司榮獲“省科技成果二等獎”的特殊合金鑄造制造，耐磨耐蝕性好。

NJ系列濃漿泵型號意義：

125NJ-550A（P）

 SHAPE  * MERGEFORMAT

NJ   濃漿泵。

550  基本型葉輪名義直徑。

A    葉輪直徑經第一次切割（B、C分別表示第二、第三次切割，基本形式型無標記。

(P)  可多級串聯使用，1～2級無標記。

 NJ系列濃漿泵結構：

NJ系列濃漿泵為臥式、單級、懸臂離心式泵。采用雙泵殼結構，傳動部分采用水平中開式稀油潤滑托架，并設有內外兩套水冷系統。必要（輸送液體溫度大于70℃或軸承溫度大于80℃）時可加冷卻水、冷卻水壓力參考下表。

NJ系列濃漿泵的軸封形式有兩種：付葉輪加填料組合式密封和機械密封。

凡串聯濃漿泵（二級或二級以上）建議采用有高壓軸封水的機械密封。單級或串聯一級采用付葉輪加填料組合式密封。

各種軸封型式的軸封水壓、水量如下：

1、 軸封水壓

l  對于單級（或串聯一級）采用填料加付葉輪組合式密封，軸封水壓力一般為0.2-0.3MP。

l  對于多級串聯采用填料加付葉輪組合式密封，二級和二級以上軸封水最低壓力一般為：

P_n=+0.7H_n ,其中n≥2；H_i為第i級泵揚程；H_n為第n級泵揚程。

l  對采用機械密封，各級泵的軸封水壓力一般要求比泵出口壓力大0.1MPa。

2、 軸封水量（見表1）

  軸封水參數表

泵型號	軸封水量（l/s）	軸封水接口	托架冷卻水接口	托架冷卻水壓
100NJ-485	0.7	1/2＂	3/4＂、1/2＂	0.05～0.2MPa
125NJ-550
150NJ-870	1.2	1/2＂	3/4＂、3/4＂
