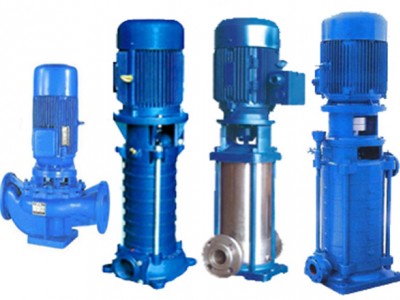

DL型泵性能范圍(按設計點)
流量:6.2~163m3/h
揚程:23.6~225m
進、出口直徑:40~150mm
轉速:1450r/min
DL型泵型號意義:

結構說明
DL型泵為立式結構,其吸入口位于進水段(泵的下部),吐出口位于出水段上(泵的上部),均呈水平方向布置??筛鶕?jù)使用揚程的需要增減水泵級數。根據安裝使用不同,出水段可旋轉90°、180°、270°等4個方位,以調整吐出口的安裝位置。
DL型泵的主要零件有:進水段、中段、出水段、填料體、葉輪、導葉、出水段導葉、軸、軸承、軸套、密封環、葉輪擋套、平衡鼓、平衡套、連接架等。
進水段、中段、出水段、導葉、出水段導葉、填料體均勻為鑄鐵制成,共同形成泵的工作室。
葉輪為鑄鐵制成,液體沿軸向單側進入,由于葉輪前后受壓不等,必然存在軸向力,此軸向力絕大部分由平衡鼓來承擔,其余小部分殘余軸向力由軸上端的向心推力球軸承來承受。
軸為優質碳鋼制成,中間裝有葉輪、葉輪擋套、平衡鼓和軸套,用鍵和軸套螺母固定在軸上組成轉子部件上。軸的一端裝有下軸套,與塑料軸承相配合,另一端裝有向心推力球軸承,借以支承轉子部件,其上通過聯軸器與電機直接聯接。
在進水段、中段上分別裝有密封環,用以減少高壓水漏回進水部分,密封環磨損可以更換。平衡鼓、平衡套兩者組成泵的平衡裝置,磨損后可以更換。
軸套為優質碳鋼制成,位于填料腔處,起護軸作用。軸套磨損后可更換。
軸封為機械密封時,采用平衡室內的壓力水進行潤滑和冷卻,泄流水由橡膠管引水進水管。
泵上端軸承采用鈣基黃油潤滑油。
泵的旋轉方向從電機端向下看為逆時針方向轉動。
4、泵的安裝
4.1、安裝前檢查水泵和電機的完好情況。
4.2、檢查泵基礎,并準備好起重工具。
4.3、將泵安放在基礎上墊高30~40mm,準備填充水泥漿之用。
4.4、進行找正,并穿好地腳螺栓,充填水泥砂漿。
4.5、經3~5天水泥干固后,重新找正。待水泥完全干固后,擰緊腳螺栓的螺母。
4.6、安裝進出管路及閥門。管路必須另有支撐,其重量不得直接加在泵上。
標 準 性 能 表
|
型號 |
規格 |
葉輪外徑 D2 |
轉 速 n |
流 量 Q |
揚 程 H |
效 率 η |
功率P |
必需汽蝕余量(NPSH)r |
||
|
軸功率 |
電機功率 |
|||||||||
|
mm |
r/min |
m³/h |
L/s |
m |
% |
kW |
m |
|||
|
150DL25 |
2 |
295 |
1450 |
120 |
33.3 |
53 |
72 |
24.1 |
37 |
3 |
|
160 |
44.4 |
50 |
76 |
28.7 |
3.5 |
|||||
|
200 |
55.6 |
44 |
73 |
32.8 |
4 |
|||||
|
3 |
295 |
1450 |
120 |
33.3 |
79.5 |
72 |
36.1 |
55 |
3 |
|
|
160 |
44.4 |
75 |
76 |
43.0 |
3.5 |
|||||
|
200 |
55.6 |
66 |
73 |
49.2 |
4 |
|||||
|
4 |
295 |
1450 |
120 |
33.3 |
106 |
72 |
48.1 |
75 |
3 |
|
|
160 |
44.4 |
100 |
76 |
57.3 |
3.5 |
|||||
|
200 |
55.6 |
88 |
73 |
65.7 |
4 |
|||||
|
5 |
295 |
1450 |
120 |
33.3 |
133 |
72 |
60.4 |
90 |
3 |
|
|
160 |
44.4 |
125 |
76 |
71.7 |
3.5 |
|||||
|
200 |
55.6 |
110 |
73 |
82.1 |
4 |
|||||
|
6 |
295 |
1450 |
120 |
33.3 |
159 |
72 |
72.2 |
110 |
3 |
|
|
160 |
44.4 |
150 |
76 |
86.0 |
3.5 |
|||||
|
200 |
55.6 |
132 |
73 |
98.5 |
4 |
|||||
|
7 |
295 |
1450 |
120 |
33.3 |
186 |
72 |
84.4 |
132 |
3 |
|
|
160 |
44.4 |
175 |
76 |
100 |
3.5 |
|||||
|
200 |
55.6 |
154 |
73 |
115 |
4 |
|||||
|
8 |
295 |
1450 |
120 |
33.3 |
212 |
72 |
96.2 |
160 |
3 |
|
|
160 |
44.4 |
200 |
76 |
115 |
3.5 |
|||||
|
200 |
55.6 |
176 |
73 |
132 |
4 |
|||||
|
9 |
295 |
1450 |
120 |
33.3 |
239 |
72 |
108 |
160 |
3 |
|
|
160 |
44.4 |
225 |
76 |
129 |
3.5 |
|||||
|
200 |
55.6 |
198 |
73 |
148 |
4 |
|||||
